Komponenter & konnektorer18. 10. 2019 | Rolf Sylvester-Hvid

Populær forbindelsesteknik bliver optimeret til Mass Interconnect løsning for effektiv test

Komponenter & konnektorer18. 10. 2019 | Rolf Sylvester-Hvid

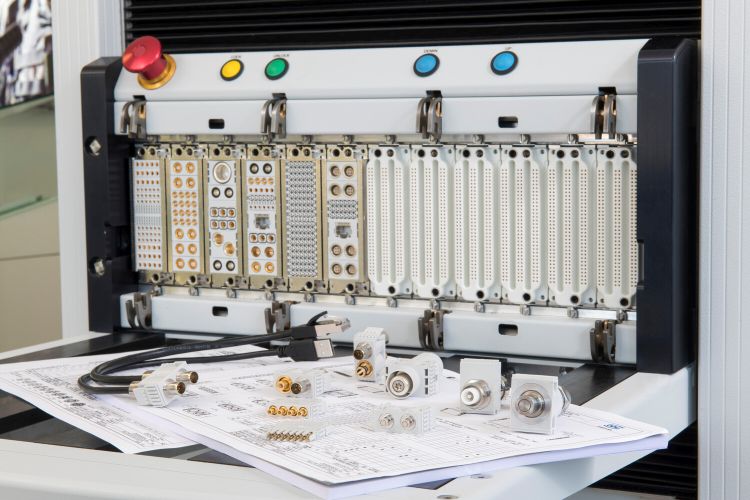

På dette års Productronica, 12. – 15. november, viser ODU en stor nyhed inden for testløsninger: ODU-MAC Black-Line. Black-Line er en ny serie i den populære ODU-MAC familie og er tiltænkt interface-funktion i store, modulære testløsninger, de såkaldte Mass Interconnect løsninger. Det giver en effektiv og stabil forbindelsesteknik i komplekse målesystemer og tillader brug af det samme backplane til mange forskellige testobjekter.

I takt med at især elektroniske produkter bliver stadigt mere komplekse, øges behovet for test under udvikling eller i produktion. Kombineret med stadigt kortere tidshorisonter for markedsføringen gør det udviklingen af specifikke testsystemer til et både tidsmæssigt og økonomisk problem. Det giver derfor mening at anvende det samme testsystem fra det ene testforløb til det næste, så det kun er interfacet mellem testsystemets backplane og testobjektet (DUT/UUT – device/unit under test), der bliver udskiftet fra gang til gang.

Derfor har ODU udviklet en serie af modulært opbygget og individuelt konfigurérbar forbindelsesteknik, ODU-MAC Black-Line, til at opfylde behovene i de avancerede testløsninger – de såkaldte Mass Interconnect løsninger. Udgangspunktet er moduler fra ODU-MAC Blue-Line serien, men nu med henblik på kompleks testfunktionalitet under navnet ODU-MAC Black-Line Mass Interconnect.

Black-Line er kendetegnet ved den innovative og unikke låsemekanisme. De to systemsider forbindes ganske enkelt ved et tryk på en knap, så otte motoriserede gribere trækker fiksturholderen parallelt på plads. Det sædvanlige manuelle håndtag er ikke længere nødvendigt, og håndtering er nem og ergonomisk. Adapterrammen med tolerancekompensation og 12 flydende konnektorrammer forbedrer og simplificerer tilkoblingsprocessen. Otte spændepunkter sikrer, at rammen ikke vrides skæv.

Siden, der vender mod den del af testsystemet, som genbruges fra gang til gang (kontrollantsiden), er forsynet med et systeminterface (receiver), der mod device-siden af applikationen er forbundet med den udskiftelige testadapter (ITA = Interchangeable Test Adapter).

Ud over den kendte høje kvalitet fra ODU-MAC programmet er ODU-MAC Black-Line Mass Interconnect kendetegnet ved den udpræget modulære opbygning og fleksibilitet. Modsat konkurrerende monoblokløsninger tilbyder ODU et fuldt modulopbygget forbindelsessystem. Her kan brugeren frit konfigurere konnektorerne med moduler for signaler, forsyning, stærkstrøm, højspænding, HF-signaler (koaksial), trykluft, væsker, vakuum, lysledere og standard dataoverførselsformater. Printmoduler fuldender sortimentet. Specielt til testformål er der altså rige muligheder for at udforme interfacet perfekt mellem testsystem og DUT/UUT, alt efter ønsket grad af funktion og kompleksitet.

ODU-MAC Black-Line tilbydes i to størrelser med 3HE (højdeenheder) og 5HE. Det største system har plads til hele 4.440 signalkontakter. Der eksisterer fire forskellige termineringsmetoder: Crimpning, lodning, PCB/print og wire-wrap. Om ønsket kan ODU også levere løsningerne med monteret kabling.

Mass Interconnect-systemerne anvendes som testløsninger, eksempelvis i bilindustrien, til medicoteknik, telecom, aerospace, forsvar og forbrugsgoder.

ODU Denmark
Tlf.: 22 33 53 35
