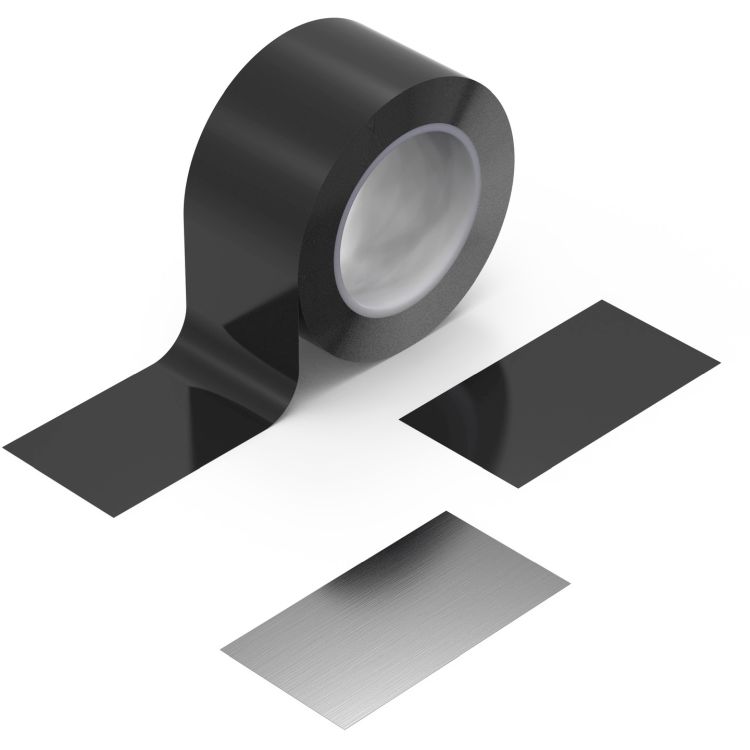

Würth Elektronik udbygger sin EMC-produktportefølje med de nanokrystallinske WE-FNCS ark. De ekstremt fleksible og tynde nanokrystallinske lag er beskyttet af et PET-dæklag og leveres i form af selvklæbende tapes og strips. De nye nanokrystallinske produkter dæmper elektromagnetisk støj i frekvensområdet fra 10Hz helt op til 120MHz. De nye ark og tapes kan bruges som en helt enkel og priseffektiv måde at støjdæmpe huse til elektronik, så de bliver EMC-kompatible uden behov for mu-metal eller lignende dyre løsninger.
Både emission og ekstern støj er en udfordring for designere under EMC-tests, når et produkt skal overholde standarder som CISPR 32, især i det lavfrekvente område. Komponenter som effekttransformere, common-mode chokes (CMC’er), DC/DC-konvertere, invertere, switchmode strømforsyninger, Hall-effekt sensorer samt medicotekniske systemer som MRI-scannere kan generere uønskede magnetfelter – eller bliver påvirket af dem.
De nanokrystallinske ark, WE-FNCS, er en nem og effektiv løsning til dæmpning af elektromagnetisk støj (EMI) i de nævnte applikationer. WE-FNCS kan desuden øge effektiviteten i trådløse energioverførselssystemer gennem styring af den magnetiske flux og reduktion af omstrejfende felter.
Tilpasset magnetisk permeabilitet
WE‑FNCS er en højtydende magnetisk absorberende løsning specifikt udviklet til at undertrykke lavfrekvent støj. Den nanokrystallinske struktur sikrer en exceptionelt høj magnetisk permeabilitet og flux-mætning, der giver en ensartet dæmpning over hele lav- og mellemfrekvensområdet. Ved at tilpasse antallet af interne nanokrystallinske lag til applikationen kan absorptionsydelsen skaleres til produktets specifikke krav. Multilagskonfigurationer med tilpassede permeabiliteter hjælper til optimering af skærmningens effektivitet, men giver alligevel en tynd, fleksibel løsning, der er nem at integrere i designet. Det giver især mening i applikationer, hvor pladsen er begrænset.
Et sort PET-dæklag giver den nødvendige elektriske isolering på arkets overside, mens en selvklæbende akryllag på undersiden forenkler montagen i produktionen eller i færdige produkter. Både det øvre og nedre lag er beskyttet af en folie, som man fjerner, når det absorberende lag skal bruges.
Würth Elektronik kan levere WE-FNCS i kundespecifikke formater og lagkonfigurationer. Teknisk support for produktintegration er til rådighed på forespørgsel.
Kontakt:
Würth Elektronik Danmark A/S
Tlf.: 88 43 56 00
Internalsales.dk@we-online.com
