STMicroelectronics har udvidet sin MasterGaN-familie – der integrerer transistorer og drivere – med de nye MasterGaN7-komponenter. Disse indeholder 650 V GaN-transistorer (af typen “enhancement-mode”) med en maksimal strømstyrke på 6 A. Den nye serie hjælper udviklere med at øge effektiviteten og effekttætheden i applikationer såsom strømforsyninger, opladere, industrielt belysningsudstyr og mikro-invertere til solcelleanlæg.

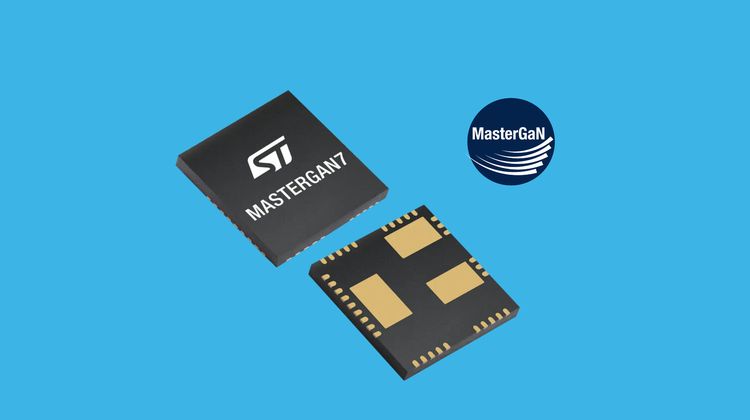

MasterGaN7 kombinerer to 650 V GaN-transistorer i en halvbro-konfiguration sammen med en højspændings- og højfrekvent gate-driver. Det hele er samlet i en QFN-kapsling, der deler pin-konfiguration og fysisk fodaftryk med andre MasterGaN-komponenter. MasterGaN7 udnytter den nyeste generation af GaN-teknologi til at opnå højere hastighed og effektivitet, og introducerer desuden LDO-regulatorer (low drop-out), der stabiliserer spændingen til gate-styringen for at sikre optimal switching-ydeevne. Komponenterne har også en pin-styret nedlukningstilstand med ultrahurtig opvågning, hvilket gør det muligt for udviklere at minimere strømforbruget, når systemet er i tomgang.
Med en signalforsinkelse (propagation delay) på 45 ns, ultrahurtig opvågningstid og en kort minimal tændtid kan de nye MasterGaN7-komponenter operere ved switching-frekvenser på op til 2 MHz. Da der kun kræves små eksterne magnetiske og passive komponenter for at fuldende kredsløbsdesignet, minimeres det nødvendige areal på printkortet, omkostningerne til styklisten (BOM) reduceres, og effekttætheden maksimeres. Der er desuden indbygget en bootstrap-diode til forsyning af “high-side”-driveren.
Alle MasterGaN-komponenter understøtter en bred vifte af topologier, herunder “active clamp flyback”- og asymmetriske halvbro-konvertere, “inverse buck”-konvertere, resonante LLC-konvertere, PFC-konvertere (effektfaktorkorrektion) samt DC-til-AC-invertere. Det høje integrationsniveau – som inkluderer beskyttelsesfunktioner såsom låsemekanismer mod samtidig ledning (cross-conduction), underspændingsbeskyttelse (UVLO) og termisk nedlukning – bidrager til at reducere systemets fysiske størrelse, sænke omkostningerne til komponenter og forenkle kredsløbslayoutet. MasterGaN7 fungerer i temperaturområdet -40 °C til 125 °C og er nu i produktion i en 9 mm x 9 mm QFN-kapsling. Prisen starter ved 3,83 USD ved bestilling af 1000 stk.
Evalueringskortet EVLMG7 hjælper udviklere med hurtigt at opsætte hardware til at påbegynde udviklingsarbejdet og kan nu købes i STMicroelectronics’ eSTore.
For mere information, besøg venligst http://www.st.com/mastergan7
