TDK Corporation lancerer TDK-Lambda CCGS-serien af 15W- og 30W isolerede DC/DC-konvertere som ”alt-i-én” løsninger, der ikke kræver eksterne komponenter, hvilket hjælper kunderne med at reducere designkompleksiteten og det samlede system-footprint. CCGS-serien fås i en række forskellige stik- og kabinettyper, herunder til DIN-skinnemontering og TDK-Lambdas anerkendte CCG-modeller til printmontage med stærk pålidelighed og langsigtet ydelse i felten.
Med lanceringen af CCGS-serien tilbyder TDK-Lambda en forenklet løsning, der reducerer både udviklingstid og produktionsomkostninger for OEM’er samtidigt med, at forsyningerne giver fleksibilitet gennem et bredt udvalg af moduler. Både 15W- og 30W-modellerne tilbyder 3,3V, 5V, 12V og 15V enkeltudgange foruden +/- 12V og 15V konfigurationer. CCGS15-modellen kan yde op til 15W på udgangen med et indgangsspændingsområde på 9- til 36V (sikkerhedscertificeret fra 18-36 V) eller 18- til 76V. 30W-modellerne er fuldt certificerede fra 9- til 36V eller en 18- til 76V indgang.

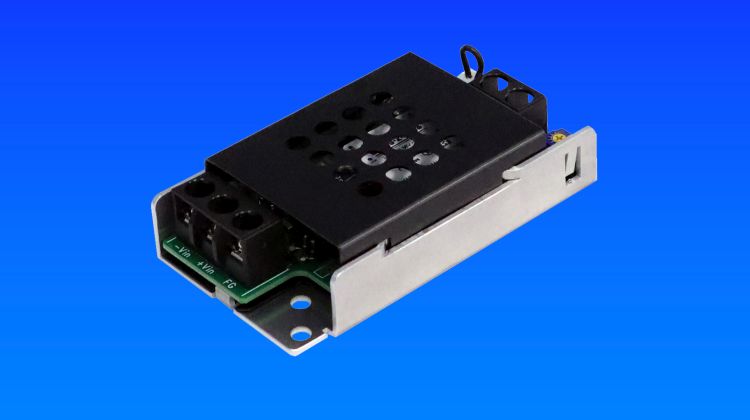

Modellen til chassismontering måler 52mm x 93mm x 23,5mm (B x D x H) med skrueterminalforbindelser med fastmonterede skruer for at forhindre udfald af hardware bedre installationseffektivitet. DIN-skinne clipon-modellen måler 52mm x 93mm x 31,9mm, og /B-optionen giver slutbrugerne JST-pushon-stik til input og output for at forhindre ledningsfejl. Begge kan kombineres for at forenkle installationen.
Som standard har CCGS-serien med én udgang et udgangsspændingspotentiometer, der muliggør justering mellem 2,97V og 3,63V (3,3V nominelt), 4,50V – 5,50V (5V nominelt), 10,80V – 13,20V (12V nominelt) og 13,50V – 16,50V (15V nominelt). En grøn LED indikerer status for udgangen, hvilket giver mulighed for hurtig visuel bekræftelse under systemtjek. Remote on/off-funktionen muliggør sekvensering på systemniveau og giver ingeniører mulighed for sikkert at isolere delsystemer under vedligeholdelse, hvilket reducerer downtime. Konverterens effektivitet er typisk mellem 84-87 %, afhængigt af modellen. Driftstemperaturen for CCGS-serien er fra -20 til 70 °C med naturlig konvektionskøling.
CCGS-serien er certificeret i henhold til IEC/EN/UL/CSA 62368-1 for højder op til 5000 m. Isolationsspændingen er 1.500 Vdc mellem indgang og stel/jord, 1.500Vdc mellem indgang og udgang og 1.000Vdc mellem udgang og stel/jord.
Yderligere information om produkterne kan findes på http://www.emea.lambda.tdk.com/ccgs
