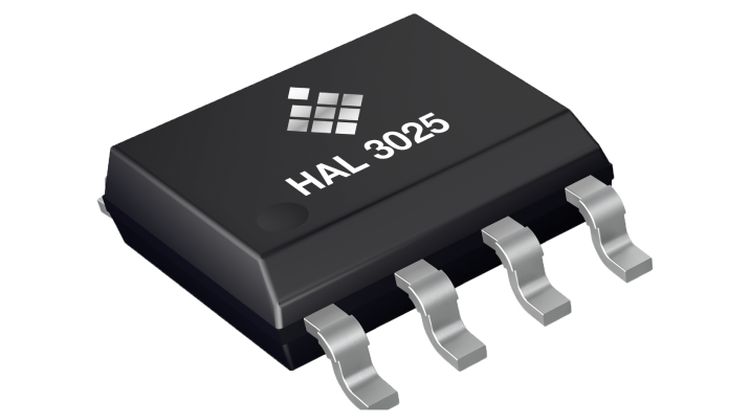

Elektriske drev og X-by-wire-systemer stiller store krav til positionsmåling. Sensorer skal kunne registrere hurtige bevægelser præcist og fungere pålideligt, selv når de er placeret tæt på effektelektronik. TDK udvider sit sortiment af Micronas Fast-Hall-sensorer med HAL 3025, en 360°-positionssensor designet til motorstyring ved høje hastigheder. Sensoren, der er baseret på en enkelt chip (single-die), er udviklet til sikkerhedskritiske applikationer som en ASIL D-klar SEooC (Safety Element out of Context) i overensstemmelse med ISO 26262:2018.
HAL 3025 giver større fleksibilitet i motordesignet og anvender SixSense-teknologi til at registrere de vertikale komponenter i magnetfeltet og bestemme den fulde rotationsvinkel på 360°. Dens kompensation for interferensfelter, i henhold til ISO 11452-8, reducerer påvirkningen fra eksterne magnetfelter. Dette gør det muligt at placere effektelektronikken tættere på sensoren. Der kræves hverken yderligere magnetisk afskærmning eller overdimensionerede målmagneter; en simpel topolet ferritmagnet monteret for enden af akslen er tilstrækkelig. Dette muliggør kompakte motordesigns og kan reducere både komponent- og systemomkostninger.
Til sikkerhedskritiske applikationer er sensoren udstyret med en fejlsikker arkitektur baseret på en enkelt chip. Integrerede diagnosefunktioner registrerer fejl direkte i IC’en, hvilket mindsker behovet for ekstern overvågning fra motorstyringen. Sammenlignet med løsninger baseret på flere chips reducerer dette systemets kompleksitet, antallet af komponenter og pladskravet på printkortet.
Den hurtige analoge signalvej muliggør korte svartider og en høj udgangsbåndbredde. Mikrocontrollere eller ECU’er kan beregne den absolutte vinkelposition med høj opløsning via differentielle eller single-ended sinus/cosinus-udgange. Signalparametre såsom forstærkning, offset, ortogonalitet, nulvinkel og magnetisk båndbredde kan programmeres via udgangspinden. Der kræves ingen yderligere programmeringspinde. Pinkompatibilitet med HAL 3020 og HAL 3021 gør det desuden nemt at opgradere eksisterende designs.
For yderligere information om TDK HAL 3025 Fast-Hall-positionssensoren og mulighed for direkte bestilling, besøg venligst vores e-handelsplatform på http://www.rutronik24.com
