Toshiba Electronics Europe GmbH lancerer to nye automotive N-kanal effekt-MOSFET komponenter for at opfylde det stigende behov for 48V-batterier og -systemer til automotive applikationer som invertere, halvlederrelæer, belastnings-switche, motordrev og meget mere.
Den automotive sektor kræver effekthalvledere, der kombinerer en høj grad af pålidelighed koblet med store drain-strømme (ID) og en effektiv varmeafledning. Det gælder især for komponenter, der bruges til traktionsinvertere, batteri-management systemer og samlebokse i elektriske køretøjer samt integrerede startere/generatorer.

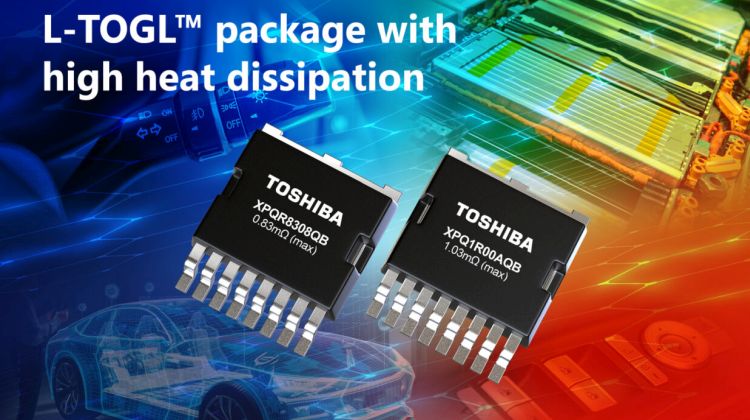

De nye 80V XPQR8308QB og 100V XPQ1R00AQB er baseret på Toshibas nye U-MOS X-H proces. Teknologien sikrer meget lav on-modstand (RDS(ON)) , som for XPQR8308QB kun er på 0,83mΩ, mens XPQ1R00AQB ikke overskrider 1,03mΩ. Komponenterne leverer en ID på henholdsvis 350A (XPQR8308QB) og 300A (XPQ1R00AQB) kontinuert med pulserende værdier (IDP) på 1050A og 900A respektive.
Toshibas L-TOGL™ huse supporterer disse lave værdier med en tyk kobber (Cu) clip-baseret leadframe-struktur, der termisk og elektrisk forbinder MOSFET’ens die til kapslingens leads. Kobberdesignet reducerer kapslingen termiske modstand med rundt regnet 70% og for channel-to-case (Zth(ch-c)) med 50% sammenlignet med en TO-220SM(W) kapsling. Samlet giver processen og clip’ens mindre tab og varmeafledelse en termisk særdeles effektiv løsning.
Desuden er L-TOGL kapslingen forsynet med gull-wing leads, der mindsker montage-stress og giver en bedre pålidelighed af loddesamlingerne. Det øger ECU-pålideligheden i automotive applikationer under hårde temperaturforhold. Begge komponenter er AEC-Q101 kvalificerede til automotive formål.
MOSFETs bliver ofte monteret parallelt for øget nominel strøm – især i automotive applikationer. For effektivt af parallelkoble komponenterne skal MOSFET’ernes specifikationer være tæt matchede, så Toshiba tilbyder komponenter grupperet inden for 0,4V baseret på deres gate-tærskelspændinger.
Toshiba tilbyder nu fire MOSFETs kapslet i det innovative L-TOGL hus inklusive Toshibas to eksisterende 40V-produkts, XPQ1R004PB og XPQR3004PB foruden de netop lancerede produkter. Toshiba leverer egnede produkter til automotive applikationer, som i stigende grad kræver større strømme, højere effekttæthed og meget høje niveauer af robusthed.
Besøg Toshibas website for flere oplysninger på:
https://toshiba.semicon-storage.com/eu/semiconductor/product/mosfets/12v-300v-mosfets/detail.XPQR8308QB.html
https://toshiba.semicon-storage.com/eu/semiconductor/product/mosfets/12v-300v-mosfets/detail.XPQ1R00AQB.html
