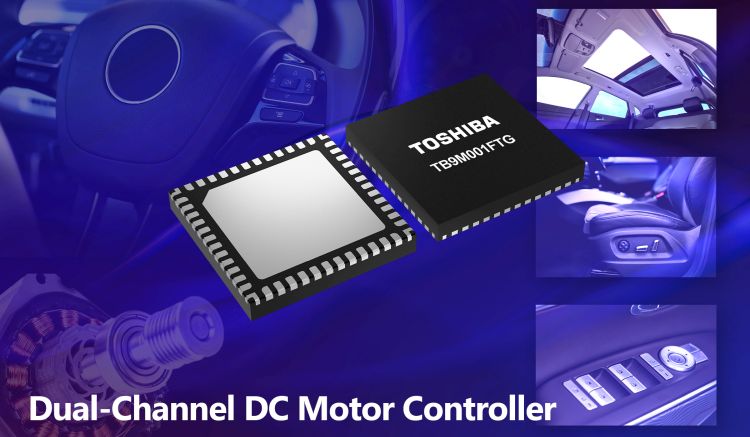

Toshiba Electronics Europe GmbH sampler nu sin TB9M001FTG, det andet produkt i virksomhedens innovative Smart Motor Control Driver (SmartMCD) serie. Den dybt integrerede komponent er specifikt designet til at give effektiv og præcis styring af DC-børstemotorer i automotive applikationer inklusive elektriske soltage, vinduesviskere, el-ruder og justérbare sæder.
SmartMCD TB9M001FTG integrerer fire low-side drivere, der fungerer som relæ-drivere, der gør forward- og reverse-styring af to DC-børstemotorer mulige med SPDT-relæer (single-pole double-throw). Desuden indeholder komponenten en indbygget MCU (mikrocontroller) med en Arm Cortex-M0 kerne, 192kB flash-memory samt 16kB data-flash. Kredsen inkluderer også to high-side drivere til support af 5V- og 12V-belastninger af to eksterne komponenter, en LIN-transceiver til kommunikation i køretøjer samt et fuldt integreret power management system, der genererer alle de nødvendige spændinger fra bilens batteri. Alle disse funktioner er integreret i et kompakt VQFN48-hus, der måler kun 7mm x 7mm (typ.), så designere kan konstruede mere kompakte systemdesigns med færre komponenter.
TB9M001FTG er AEC-Q100 (Grade 1) kvalificeret og opfylder samtlige ASIL-A krav. Kredsen inkluderer robuste sikkerhedsfunktioner som indbygget fejldetektering af overstrøm (low-side driver, high-side driver), overspænding, underspænding samt termisk shutdown.
Samples bliver allerede udskibet, og masseproduktion af SmartMCD TB9M001FTG er planlagt til december, 2025. Toshiba vil løbende udbygge sit program af SmartMCD-seriens produkter til automotive DC- og BLDC-motorstyringsapplikationer.
Mere information kan findes på Toshibas website: https://toshiba.semicon-storage.com/eu/semiconductor/product/automotive-devices/detail.TB9M001FTG.html
