Toshiba Electronics Europe GmbH lancerer to drivere/controllere til sinusformet pulsbreddemodulation (PWM) – TC78B043FNG og TC78B043FTG – til styring af trefasede børsteløse DC-motorer (BLDC) med support af både ydre (SPM – surface permanent magnet) og indre (IPM – interior permanent magnet) motortyper, hvor de nye komponenter giver lav støj og høj effektivitet.
Der er en stigende tendens til at bruge IPM-typer af trefasede BLDC-motorer frem for SPM-typer for at opnå lave priser, et højt output og højt moment. Typiske applikationer inkluderer hvidevarer som AC-udstyr og luftrensere samt en række industrielle applikationer. IPM-motorer har dog som regel en evne til at generere vibrationer og støj, så motor-controllere, der reducerer støj og øger styringseffektiviteten er meget efterspurgte.
De nye komponenter indeholder sinuskurve-drivere med en høj opløsning og med support af sinuskurve start-up, som hjælper til at reducere vibrationer og støj. Desuden kan man – afhængigt af karakteristika og brug af motoren – programmere forskellige hastighedsindstillinger ind i den indbyggede non-volatile memory (NVM) via controllerens SPI (Serial Peripheral Interface). Denne egenskab giver en yderst effektiv motorstyring gennem kontrol og justering af parametre som fasevinklen.
En vigtig forskel mellem de to nye drivere er, at NVM i TC78B043FNG er programmeret forud med de indledende hastigheds-profilindstillinger for de mest almindelige motorer. Det imødegår behovet for en manuel programmering eller konfiguration før brug, hvad der afkorter udviklingstiden. Desuden har TC78B043FNG fire terminaler: FGC-terminal, LATYPE-terminal, LAOFS-terminal og en LA-terminal. Spændingsindstillingerne for disse terminaler gør en mere detaljeret rejustering af motorstyringsparametrene på NVM uden brug af SPI-interface – som netop fasevinkelstyring af motoren – til en mulighed.
Fra en forsyningsspænding mellem 6 V og 23 V fungerer de nye motor-controllere over et temperaturområde så bredt som mellem -40 °C og +115 °C. De har også integreret termisk shutdown, underspændings-lockout, strømbegrænser, overstrømsdetektering og låsebeskyttelse. Begge nye komponenter inkluderer en indbygget 5V-regulator, som giver en stabil forsyning af eksterne komponenter som Hall-sensorer eller logikkredsløb, hvilket reducerer behovet for en ekstra spændingsregulator i systemdesignet.

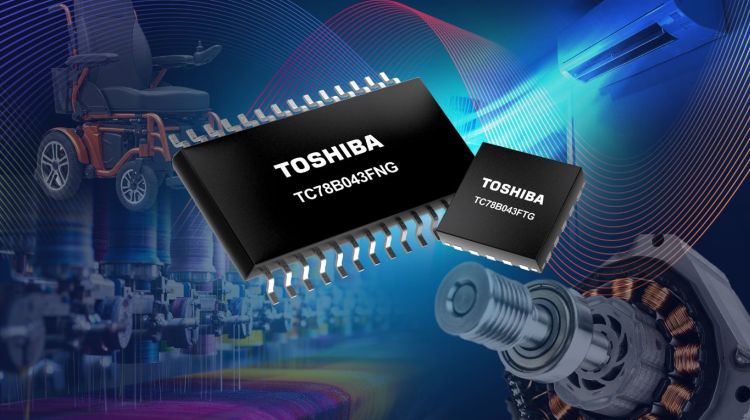

TC78B043FNG er kapslet i det gængse HTSSOP28-hus (6,3 mm x 9,9 mm), der er let at montere som følge af kapslingen, der er forsynet med leads. TC78B043FTG leveres derimod i et kompakt, lead-frit WQFN20-hus (3,0 mm x 3,0 mm), der gør en formindskelse af kredsløbsdesignet mulig med montage på begrænset plads.
Flere informationer om begge komponenter kan findes her:
TC78B043FNG
TC78B043FTG
