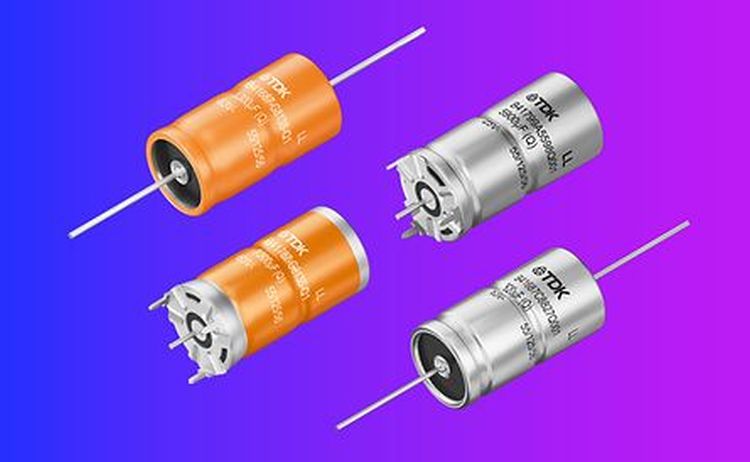

TDK Corporation udvider sit sortiment af aksiale/soldering-star aluminiumelektrolytkondensatorer med 125V-klassificerede komponenter til B43693/B43793-serien (125V til 250V) og opgraderer 63V-serien af eksisterende B41687/B41787 (25V til 63V). Det supplerer produktspektret og imødekommer den stigende efterspørgsel efter kompakte og høj-ripplestrøm DC-link kondensatorgrupper med batterispændinger fra 48V batterisystemer til 120V. De bruges ofte i applikationer som små xEV’er og mikromobilitetsplatforme, samt industrielle systemer som gaffeltrucks, elektriske både og humanoide robotter.
B43693/B43793-serien eliminerer behovet for at forbinde kondensatorer i serie ved at understøtte højere DC-link spændinger inden for en enkelt komponent. Dette kan forenkle kondensatorbankdesignet og forbedre systemets robusthed og effektivitet. Komponenterne understøtter ripplestrømme på op til 21,6A og fungerer ved temperaturer på op til +140 °C. Kapacitansværdierne spænder fra 56 µF til 650 µF og leveres i cans fra Ø16mm x 25mm til Ø21mm x 49mm (diameter x længde). 125V-varianten bruges generelt til 96V-systemdesigns, der er begrænsede af plads, udsat for høj termisk belastning og underlagt dynamiske belastningsforhold, der kræver stabil energibuffering.
B41687/B41787-serien deler den samme aksiale/soldering-star konstruktion, hvilket giver designstandardisering på tværs af spændingsklasser. De fungerer ved op til +150 °C med kapacitanser fra 510µF til 4.800µF.
Alle fire serier er karakteriseret ved lave ækvivalente seriemodstande (ESR) og høj ripplestrøm, hvilket reducerer effekttab og forbedrer den termiske effektivitet i f.eks. inverternes DC-link-trin. Deres mekaniske design understøtter barske miljøforhold og tilbyder standard vibrationsmodstand på op til 20g, med muligheder for op til 60g på forespørgsel. Aksial- og soldering-star terminaler giver fleksible monteringskonfigurationer, herunder vandret og lodret montering på printkort og samleskinner.
Desuden opnår 125 V-kondensatorer i B43693/B43793-serien mere end en fordobling af standard-ripplestrømmen ved optimeret montage på en køleplade, hvilket giver designere mulighed for drastisk at reducere størrelsen og omkostningerne ved kondensatorbanker. For eksempel øges den specificerede ripplestrøm for en Ø18mm x 30mm komponent fra 5,2A (ved +105°C omgivelsestemperatur) til 11,1A, når aluminiumshuset holdes på +105°C via en køleplade. Det giver designere kritiske fordele inden for effekttæthed, reduceret ESR, færre komponenter pr. kondensatorgruppe og dermed lavere montageomkostninger uden kompromis med pålideligheden.
