STMicroelectronics har introduceret to 100-watt VIPerGaN højspændingskonvertere, der giver massive energibesparelser med wide-bandgap teknologi i husholdningsapparater, bygningsautomation, smart belysning og forbrugerprodukter, herunder fjernsyn og opladere.

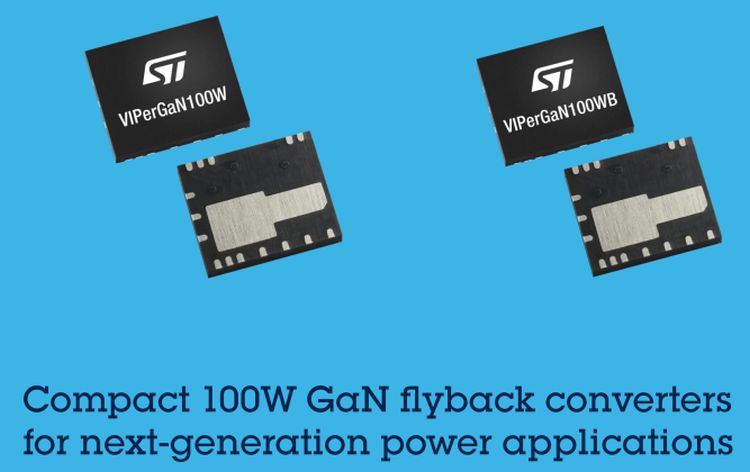

De nye konvertere inkluderer VIPerGaN100W med en øvre nominel strøm på 3,5A, mens VIPerGaN100WB har leverer op til 4,2A til håndtering af kortvarig spidseffekter på op til 125W. Den ekstra fleksibilitet sparer designere for at overspecificere strømkredsløb i udstyr, der indeholder induktive belastninger som magnetventiler eller motorer, såsom i kaffemaskiner, små apparater og klimaanlæg. Begge konvertere er kompatible med det universelle AC-indgangsspændingsområde fra 85V til 265V og leverer 100W fra en 185V forsyning.
700V gallium-nitrid (GaN) effekttransistoren i hver konverter sikrer robusthed og pålidelighed, med ekstremt lav RDS(on) på 0,27 mΩ, der hjælper med at opnå fremragende termisk ydeevne. 5mm x 6mm QFN-enhederne integrerer også flyback-konverteren samt GaN-gatedriveren, hvilket sparer designere for finjustering af gatemodstand og induktans for at optimere switch-ydelsen.
På den anden side giver udnyttelsen af den høje switchingfrekvens, der er mulig med GaN-effekttransistorer, kredsløbsdesignere mulighed for at bruge små passive komponenter til at opnå enestående energieffektivitet og effekttæthed. For at demonstrere dette har ST produceret EVLVIPGAN100WP referencedesignet til en 100W USB Type-C Power Delivery 3.0-adapter med VIPERGAN100W. Med fem udgangsindstillinger fra 5V/3,0A til 20V/5,0A, sekundærsideregulering og optokopplerfeedback har referencedesignet en maksimal effektivitet på over 92% og en effekttæthed på 24W/in3.
VIPerGaN100W og VIPerGaN100WB indeholder hver især en flyback-konverter, der fungerer i kvasiresonant tilstand med nulspændingsskift. Her begrænser fleksibel strømstyring switch-frekvensen for at sikre optimal effektivitet på tværs af belastningsområdet, inklusive frekvens-foldback ved let belastning og valley-overspring ved mellembelastning. Burst-tilstandsdrift i tomgang reducerer strømforbruget til under 30 mW.
Besøg venligst: https://www.st.com/vipergan-flyback-converters for mere information.
