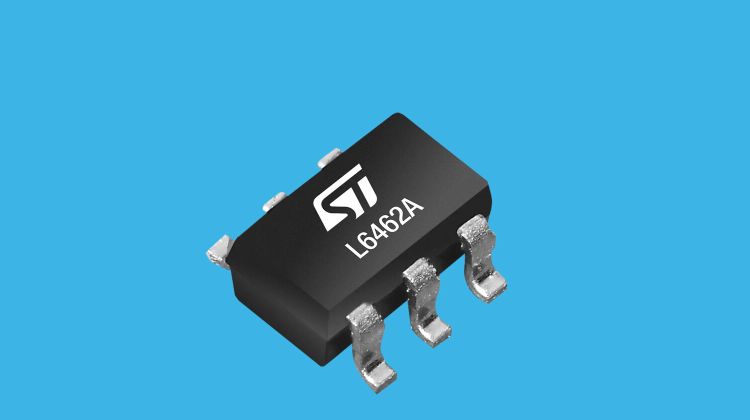

STMicroelectronics’ L6462A transition-mode (TM) PFC-controller reducerer BOM’en og forbedrer effektiviteten, hvilket gør det muligt for forbrugerprodukter og strømforsyninger op til 250W at opfylde strenge miljøvenlige designnormer.
L6462A bruger en kurveformsgenerator til at producere en sinusformet reference i stedet for brug af en konventionel spændingssensor og analog multiplikator, hvilket gør boost PFC-konvertere mulige uden eksterne spændingsdelere. Desuden koordinerer IC’en PFC-konverteringen ved at registrere demagnetisering af spolen via gate-driver-udgangen, og der kræves derfor ingen ekstra spolevikling eller interfacekomponenter.
Ud over at sænke BOM minimerer L6462A’s innovative kurveformning og registrering af demagnetisering også forvængningen (THD) og forbedrer effektiviteten, især ved mellemsvære- og lette belastninger. Den nye controller muliggør således økonomisk PFC med overlegen ydelse målrettet high-end batteriopladere, strømadaptere og strømforsyninger til husholdnings- og forbrugerprodukter som fladskærms-tv’er og belysningsdrivere. Tomgangsstrømmen er under 60µA, hvilket hjælper udstyr med at opfylde strenge miljødesignregler for standby-strøm.
Ved fuld belastning fungerer L6462A i kvasiresonant tilstand for at minimere effekttab. Efterhånden som belastningen reduceres, reduceres driftsfrekvensen gradvist for at opretholde effektiviteten. Desuden har controlleren en dyb burst-tilstandstærskel, der sikrer jævn dæmpning i LED-belysningsapplikationer.
Som TM-PFC-controller understøtter L6462A et bredt AC-indgangsspændingsområde fra 90-264V og er typisk designet til at levere 400V udgangsspænding. En forbedret fejlforstærker og en meget nøjagtig spændingsreference skærper den dynamiske respons på transienter med stor belastning og forhindrer for store over- eller undersvingninger på udgangen. Totempole-udgangen driver eksterne boost-konverter MOSFET’er direkte og leverer op til +600/-300 mA med aktiv pulldown for sikkerhed under underspændings-lockout. IC’en har også en deaktiveringsfunktion, der muliggør fjernbetjening af tænd/sluk, og indeholder indbygget beskyttelse mod overstrøm, udgangsoverspænding, feedbackfejl og induktormætning/kortslutning.
Besøg https://www.st.com/l6462a for mere information
