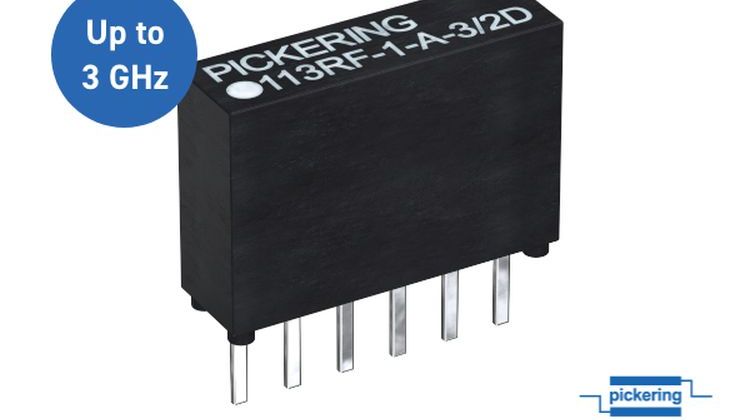

Pickering Electronics lancerer en ny serie af miniature koaksial reed-relæer til højfrekvente RF-systemer op til 3GHz. Serie 113RF SIL/SIP reed-relæerne har et footprint med 2mm afstande, så relæerne kan stackes med meget høje komponenttætheder.
De små skærmede reed-relæer er hurtigere og mindre end elektromekaniske relæer, har lavere insertions-tab og bedre DC-egenskaber end solid-state relæer samt en bedre hot-switching ydelse end mikroelektromekanisk fremstillede produkter.
Series 113RF reed-relæerne egner sig til switching af op til 10W, 0,5A. 1 Form A konfigurationer (SPST normally-open) kan leveres med 3V- eller 5V-spoler med spolemodstande på op til henholdsvis 100 ohm eller 300 ohm.
På alle niveauer er den typiske forventede levetid for serie 113RF reed-relæerne bedre end 250 million pålidelige operationer. Relæerne bruger reed-switche af den højeste instrumenteringskvalitet med sputtered-ruthenium kontakter, hvilket er ideelt til automatisk testudstyr.
Alle reed-relæer i series 113RF har interne mu-metal skærme mod magnetisk støj, så man kan udføre tæt stacking uden risici for interferens fra naborelæer og dermed uden risiko for fejl-trigging af relæerne.
Pickering tilbyder nu en koaksial RF option i mange af deres små instrumenterings reed-relæ produkter op til 5 GHz.
Mere information om de nye 3 GHz 113RF relæer er til rådighed her.
