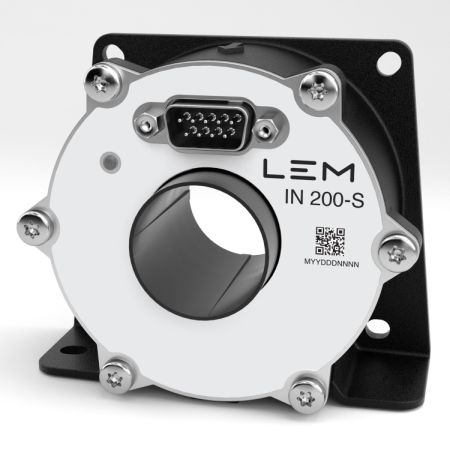

Med lanceringen af deres ny IN 200 strømmåler transducer tilbyder schweiziske LEM et nyt niveau af nøjagtighed inden for strømmåling.
Som den mest nøjagtige sensor af sin type på markedet er IN 200 ideel i krævende applikationer, såsom højpræcisions test- & målingsudstyr (T&M), hvor den analyserer effektiviteten af invertere koblet til elbiler (EV) eller hybrid elbiler (HEV).Med udnyttelsen af en ny type digital teknologi tilbyder IN 200 betragtelige ydelsesforbedringer i forhold til traditionelle fluxgate transducers – især for linearitet, afvigelse og støjimmunitet.
Der er opnået hidtil uset høj nøjagtighed på linearitet og elektrisk afvigelse. Medens der på databladet for IN 200 annonceres henholdsvis 0,6ppm og maksimalt 10ppm, har in-house test vist at sensoren kan opnå linearitet under 0,5ppm og afvigelse på +/-5ppm.
Med den nye transducer koblet til testbænke til biler vil producenter kunne forbedre testeffektiviteten for invertere og validere deres ydelsesniveauer ved at tilgå den mest nøjagtige data. Da invertere dermed reducerer effekttabet, vil designere have mulighed for at takle “afstandsangsten” ved at give elbiler større rækkevidde end de kan i dag.
IN 200 afslutter LEMs IN familie af højnøjagtige sensorer, der nu dækker et strømområde fra 100A til 2000A. IN 200 er reelt tre produkter der kan matche nominelle strømme på 100A, 200A og 400A.
Den største enkeltfaktor der adskiller IN 200 fra konkurrenterne, er det skifte LEM har foretaget fra at være afhængig af analoge kredsløb til at anvende digital integrationsteknologi. For at leve op til de høje krav til nøjagtighed, som T&M markedet kræver, genopfinder LEM fluxgate-teknologien. Traditionelt set har det krævet mange analoge kredsløb for at udligne støj og andre bivirkninger fra forskellige fluxgate spoler, men LEMs innovative løsning kræver betragtelig færre analoge kredsløb i transduceren, idet signalet transformeres gennem digital integration. Ved at arbejde i det digitale domæne tilbyder den nye sensor flere egenskaber – herunder ripple-kompensation, detektion af 2.harmonisk og excitering af spændingsregulator.
Enhedens digitale teknologi sikrer immunitet mod temperatureffekter, interferens og spændingsvariation på strømforsyningen, medens dens højkvalitets metalliske hus (tidligere modeller anvendte plastik) forbedrer EMC immunitet, reducerer temperaturafvigelse og muliggør højnøjagtig operation i et udvidet temperaturområde (-40°C til +85°C).
Andre fordele ved IN 200 inkluderer meget bred frekvensbåndbredde – DC til 1,1 MHz (-3 dB) – kompakt design med 28mm åbning til kabler og samleskinner samt statussignaler, der indikerer transducerens tilstand.
LEM
Web: http://www.lem.com
