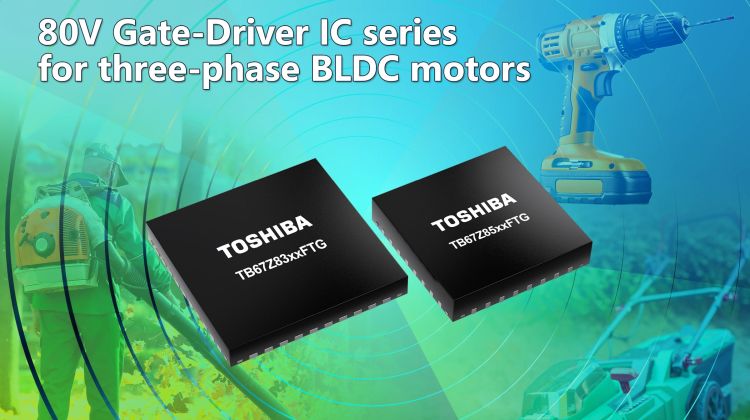

Toshiba Electronics Europe GmbH introducerer en ny gate-driver IC-serie til trefasede, børsteløse DC-motorer (BLDC) til brug i forbruger- og industriapplikationer. TB67Z83xxFTG- (med 3,3V regulator-output) og TB67Z85xxFTG- (med 5,0V regulator-output) serierne har begge fire medlemmer, der kan kombineres med en mikrocontroller til motorstyring og MOSFETs for derved at give et komplet system til en lang række applikationer som pumper, blæsere, ventilatorer, batteridrevent elværktøj, haveredskaber og støvsugere eller renseapparater.
De nye produkter rummer et indbygget kredsløb, der kan styre alle tre faser i highside- og lowside N-kanal MOSFETs. MOSFET driver-strømmen kan indstilles til mellem 10mA og 1A (peak) for source-strømme og mellem 20mA og 2A (peak) for sink-strømme – om end driftsforhold som omgivelsestemperatur og forsyningsspænding kan begrænse den faktiske, anvendelige driver-strøm. Alle komponenter tåler en forsyningsspænding (VM) i området mellem 8V og 75V. Dette udvalg af forskellige spændings- og strømkombinationer dækker et bredt udsnit af applikationer.
Serien leveres med enten SPI eller hardware kontrolinterface. For TB67Z83xHFTG- og TB67Z85xHFTG-komponenter styres de interne funktioner direkte af dedikerede hardware-pins, mens et SPI-interface i TB67Z83xSFTG- og TB67Z85xSFTG- komponenterne er integreret til kommunikation med komponenterne og for at styre de interne funktioner.
Standby-strømmen for komponenterne er så lav som 1µA (max), hvilket minimerer forbruget, når komponenterne ikke er i brug og maximerer standby-tiden i batteridrevne applikationer. Indbyggede beskyttelseskredsløb som underspændings-lockout og termisk shutdown beskytter selve komponenterne. Desuden beskytter detektering af anormaliteter gate-driveren ligesom overstrømsdetektering beskytter de eksterne MOSFETs, hvad der forbedrer den overordnede systempålidelighed.
TB67Z833SFTG, TB67Z833HFTG, TB67Z853SFTG og TB67Z853HFTG er kapslet i QFN40-huse, der måler kun 6,0mm x 6,0mm og integreret tre kanaler af strømfølerforstærkere, der reducerer det eksterne antal komponenter i systemdesignet. For applikationer, som ikke behøver strømfølerforstærkere, kan TB67Z830SFTG, TB67Z830HFTG, TB67Z850SFTG og TB67Z850HFTG leveres i de endnu mere kompakte QFN32-huse med et 5,0mm x 5,0mm footprint. Alle komponenter kan fungere pålideligt ved temperaturer mellem -40°C og +125°C, hvad der gør de nye kredse velegnede i industrielle miljøer.
Toshiba vil fortsat løbende udvikle produkter til en lang række applikationer og levere løsninger, der bidrager til forenklede designs, en reduktion af printarealet og også en minimering af de samlede systemomkostninger.
Følg de nævnte links for at læse mere om TB67Z83xxFTG– og TB67Z85xxFTG-serierne af gatedriver-IC’er.
