Yokogawa Test & Measurement Corporation lancerer sin anden generation af AC/DC ”split-core” åbne strømtænger/-sensorer, CT500SA og CT200SA. De er specielt designet til pladsbegrænsede miljøer, såsom xEV-testning i køretøjer, og tilbyder meget nøjagtige strømmålinger til 200A- og 500A-områderne. Sensorerne er unikt kompatible med både effektanalysatorer og bølgeformmålingsinstrumenter, hvilket giver forbedret testpålidelighed, effektivitet og reducerede sensoromkostninger.
Validering af biler og elektrificerede køretøjer (xEV) kræver, at målingerne finder sted efter montering. På dette stadie er pladsen omkring komponenterne begrænset, og kablerne kan ikke klippes over. Selvom strømsensorer med lukkede gennemføringer kan tilbyde større nøjagtighed, så giver de ledninger, der passerer gennem de centrale åbninger alvorlige logistiske hindringer i produktionstests sene faser. Split-core strømsensorer opfylder derimod let disse krav, da de fastgøres direkte uden om og over kablerne.
Yokogawa Test & Measurement udviklede CT500SA og CT200SA for at imødekomme de nævnte udfordringer. Med nøjagtigheder, der kan sammenlignes med lukkede strømsensorer, stor båndbredde og bekvemmeligheden ved split-core anvendelse, leverer begge sensorer kompakte måleløsninger, der er ideelle til trange rum og en mange slags anvendelser fra produktudvikling til test i den virkelige verden.

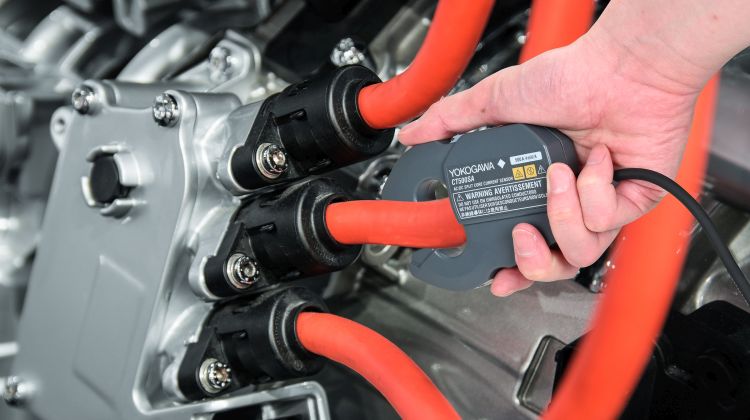

Hovedsensorenheden på begge enheder måler en kompakt bredde på 110mm × højde 62mm × dybde 25mm, ideel til testmiljøer med begrænset plads. Hver har en enkelt lukke- og åbningsknap til målinger udført med én hånd, mens huset inkluderer både et M4-skruehul og en kabelbinderplads til at fastgøre sensoren på plads – hvilket direkte forbedrer målingens repeterbarhed, da udgangene er følsomme over for positionering.
CT500SA og CT200SA garanterer en nøjagtighed på ±0,1% fra -40℃ til 85℃. Inden for området 23±5℃ forbedres dette yderligere og opnår en maksimal nøjagtighed på ±0,09% af aflæsningen +0,01% af fuld skala.
Tilgængelige frekvensbåndbredder varierer for de to modeller. CT500SA leverer en båndbredde på 500 kHz (−3 dB), mens CT200SA udvider båndbredden til 1 MHz (−3 dB). CT200SA og CT500SA kan også måle switch-frekvenser, der bruges til validering af motorinvertere og kræver bredbåndsmåling. Begge modeller har en fasenøjagtighed på ±0,1° (0,1Hz ≦ f ≦ 1kHz).
