Toshiba Electronics Europe GmbH lancerer TLX9920, en fotokobler med fotovoltaisk output designet til at give en isoleret gate-driver spænding til effekt-MOSFETs – typisk high-side og back-to-back konfigurationer til brug i solid-state relæer (SSRs). Applikationer inkluderer automotive batteri management-systemer (BMS), onboard-opladere (OBC), invertere og andre højvolt subsystemer samt ESS-formål (Energy Storage Systems) og industrielle styringer af større effekter.
I takt med, at de automotive og industrielle systemer fortsætter skiftet fra de mekaniske relæer til solid-state relæer, behøver designere pålidelige, højisolerede gate-driver løsninger, der eliminerer behovet for strømforsyning på sekundærsiden. Den nye TLX9920-fotokobler genererer gate-driver spændingen direkte fra sit fotovoltaiske output, hvad der forenkler kredsløbsdesignet med en samtidig opretholdelse af en forstærket isolation mellem styrings- og effektdomænerne.
TLX9920 er optimeret til at styre højvolt effekt-MOSFETs i SSR-applikationer. Parret med eksterne MOSFETs giver det adgang til højvolt- og højstrøms switching, som ellers ville være svær at realisere med konventionelle fotorelæer. Modsat mekaniske relæer har SSR’er ingen fysiske kontakter, så man undgår kontaktslid og krav om vedligehold, ligesom den langsigtede pålidelighed er større. Komponenten er kvalificeret efter AEC-Q101-standarden for automotiv pålidelighed.

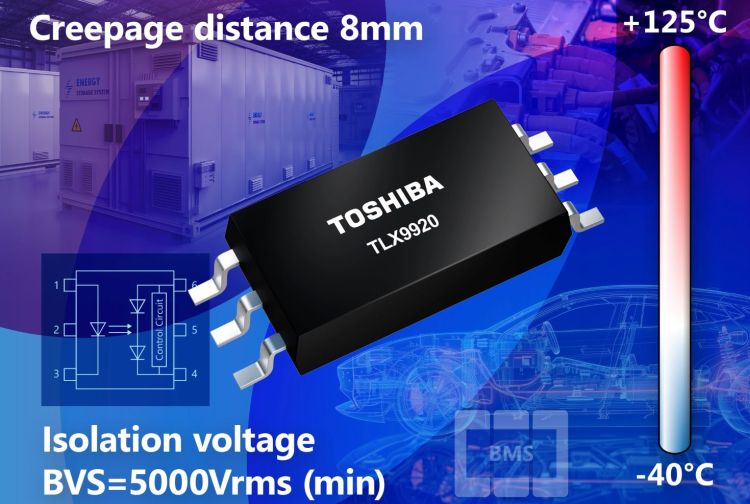

Kapslet i en slankt SO6L-hus (3,84 mm × 10,00 mm × 2,10 mm) giver TLX9920 en minimum krybespændingsafstand på 8 mm samt en høj isolationsspænding på 5.000 Vrms (min.). Det gør komponenten velegnet til applikationer med krav om forstærket isolation. IEC 60664-1 specificerer eksempelvis, at en krybespændingsafstand på 8 mm kan være nødvendig i systemer, der arbejder ved 400 V eller højere i forureningsmiljøer efter degree 2, hvilket er krav, som TLX9920 opfylder.
Med en minimum åbent-kredsløb spænding (VOC) på 13,5 V og en minimum kortslutningsstrøm (ISC) på 8 μA ved en forward-strøm (IF) på 10mA giver TLX9920 tilstrækkelige gate-driver egenskaber til MOSFET-styring uden behov for en ekstra, isoleret bias-forsyning. Det integrerede afladningskredsløb forenkler designet yderligere og sikrer en pålidelig slukkeydelse.
For mere information om den nye TLX9920 fotokobler med fotovoltaisk output, besøg venligst: https://toshiba.semicon-storage.com/eu/semiconductor/product/isolators-solid-state-relays/detail.TLX9920.html
