Se det dynamiske strømforbrug med 14/16-bit dynamikområde og høj båndbredde med den nye CX3300A Analysator

Tidligere var det problematisk at repræsentere og analysere en strømkurve. Dels på grund af støj men også høje transienter når ens DUT gik fra ”sleep mode” til aktiv mode. Dette er nu muligt med 14/16-bit dynamisk dynamikområde og en båndbredde op til 200 MHz. Det er muligt at måle strømme fra 10 A ned til 100 pA med en sampling frekvens på 1 GSa/s.

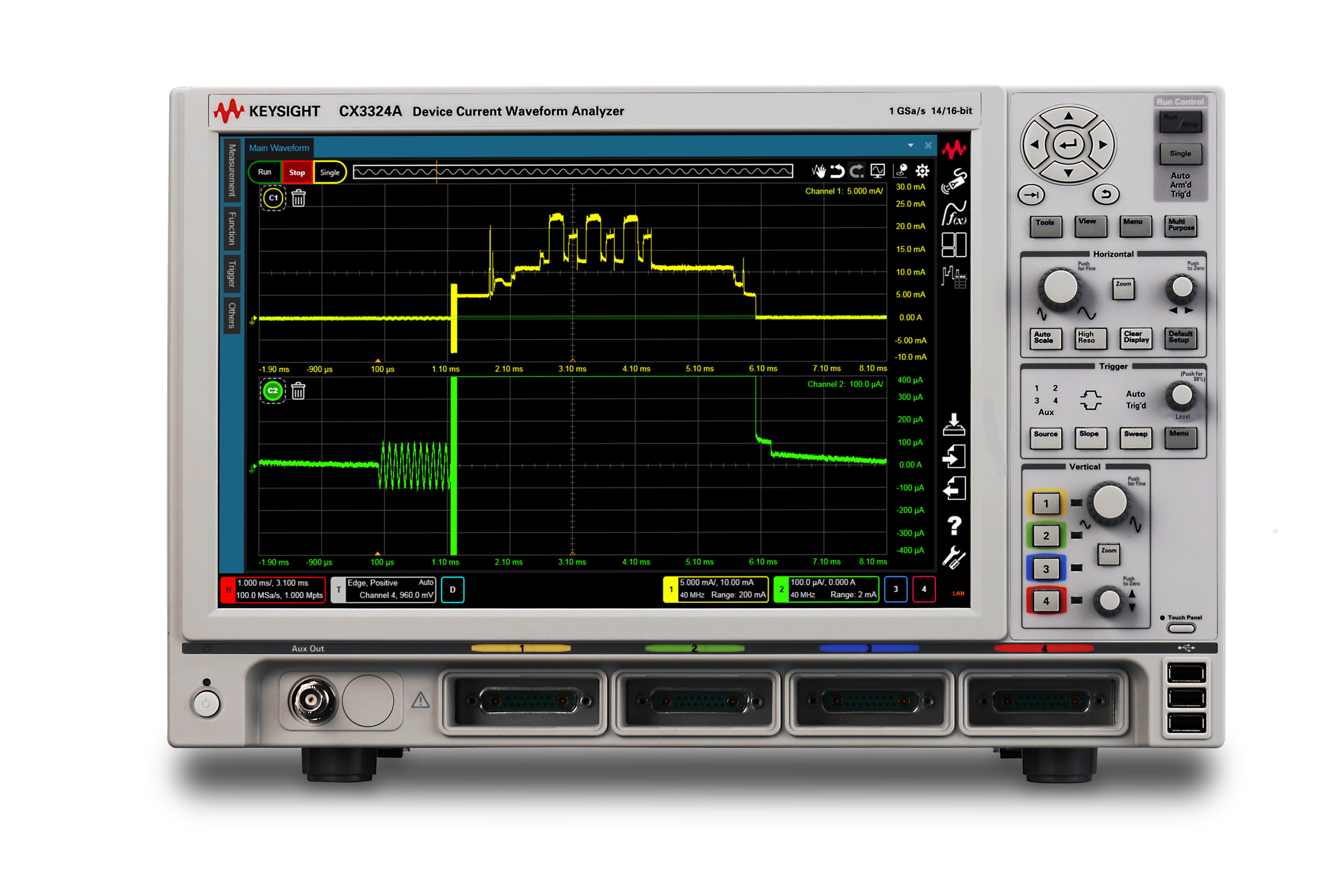

CX3300A udgaven har et oscilloskoplignende brugerinterface med 14.1” skærm. Den fås i en 2-kanals udgave CX3322A og med 4-kanaler CX3324A.

Båndbredde optioner: 50 MHz, 100 MHz, 200 MHzcx3300a-1

Hukommelsesdybde: 16 Mpts/ch, 64 Mpts/ch, 256 Mpts/ch.

  • Analyse funktioner med analysatoren:
  • Zoom ind med 14/16-bit opløsning
  • FFT spectrum analyse funktion
  • Effekt forbrug
  • Automatisk ”power and current profiler”



Der findes tre mulige strømprober prober CX110XA samt hoveder i CX120XA-serien, alt efter behov for strømområde, spænding, båndbredde samt forbindelse til DUT.



For mere information kontakt Altoo Measurement Science Aps på +45801215 eller gå ind på vores hjemmeside.
