Nyt 12 bit oscilloskop fra Teledyne LeCroy

Nyt 12 bit oscilloskop fra Teledyne LeCroy

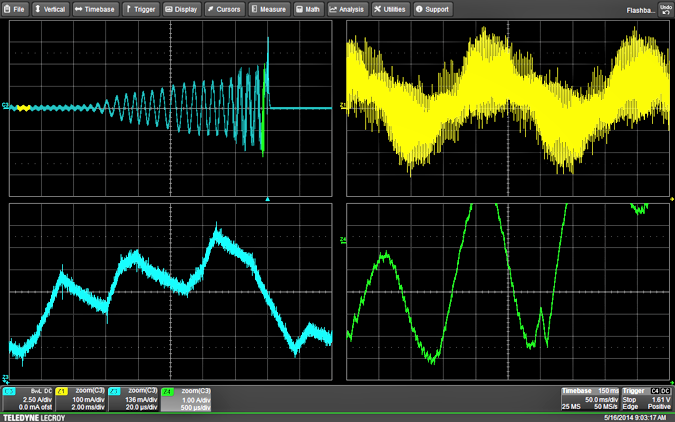

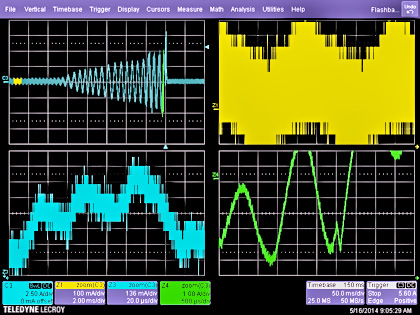

LeCroy var det første firma som introducerede 12 bit oscilloskoper i 2012. Nyeste skud på stammen er et prisgunstigt all round 12 bit oscilloskop med modelbetegnelsen WaveSurfer 4000HD. HD står for High Definition. 12 bit oscilloskoper giver en opløsning på 4096 trin mod traditionelle 8 bit oscilloskopers 256 trin. De to billeder forneden viser12 bit oscilloskopets fordel fremfor 8 bit oscilloskopet. Man ser tydeligt på Billedet til højre, at interpolationsnøjagtigheden er meget bedre. WaveSurfer 4000HD kan trigge og dekode serielle data så som I2C, SPI, LIN, CAN, UART, RS232, FlexRay og Audiobus. Oscilloskopet kan måle på op til 16 digitale kanaler. Serien består af 200MHz-, 350MHz-, 500MHz- og 1Ghz oscilloskoper.

  • 12,1” 1280 x 800 kapacitiv touch screen
  • 4 kanaler
  • 250MHz – 350MHz – 500MHz – 1GHz
  • 5GS/s
  • Seriel trigger og dekode
  • Spektrum analysator funktion
  • Mixed signal option (16 digitale indgange)
  • Indbygget multimeter og frekvensmåler
  • Indbygget funktionsggenerator
  • Ethernet-, USB og HDMI interface



Parametre:
Op til 6 parametre kan beregnes på én gang:
Amplitude, Areal, Base, Delay, Duty Cycle, Fall Time (90% –10%), Fall Time (80% –20 %), Frekvens, Maksimum, Middelværdi, Minimum, Overshoot +, Overshoot-, Peak-Peak, periode, phase, stigestid (10% –90%), stigetid (20% –80%), RMS, skeW, standardafvigelse , Top, Width +, Width-. Statistikker og histikoner kan føjes til målinger. Målinger kan gates.

Matematik:
Op til  2 matematik funktioner kan kalkuleres på en gang:
Sum, Difference, Product, Ratio, Absolute Value, Average, Derivative, Enhanced Resolution, Envelope, Floor, Integral, Invert, Reciprocal, Rescale, Roof, SinX/x, Square, Square Root, Trend, Zoom and FFT (with Power Spectrum output; Rectangular, VonHann and FlatTop windows).

Klik for datablad
