4 kanals 1kV isoleret oscilloskop

4 kanals 1kV isoleret oscilloskop



Cleverscopte model CS448 et et 4 kanals oscilloskop med 1kV isolering mellem indgangene samt mellem indgange og stel. Oscilloskopet har endvidere en meget høj CMRR på 120dB ved 1MHz og100dB ved 50MHz. Dette gør at oscilloskopet er fantastisk velegnet til målinger ved effektelektronik, f.eks. målinger på HighSide IGBT broer. Den høje CMRR samt 14 bit opløsning gør det muligt at måle og se Miller effekt. Oscilloskopet har også en indbygget isoleret signalgenerator for stimulus til testopjekt og herefter kan der foretages en frekvens respone analyse. specifikationer:

  • 4 analoge kanaler
  • 8 digitale kanaler
  • 200MHz båndbredde
  • 500MS/s
  • 14 bit opløsning
  • 250M memory (62,5M pr ch)
  • Indbygget funktionsgenerator (ufiltreret mode for FRA analyse)
  • USB interface
  • Ethernet interface
  • SD memory kort
  • Link in og out for udvidelse med flere enheder/kanaler

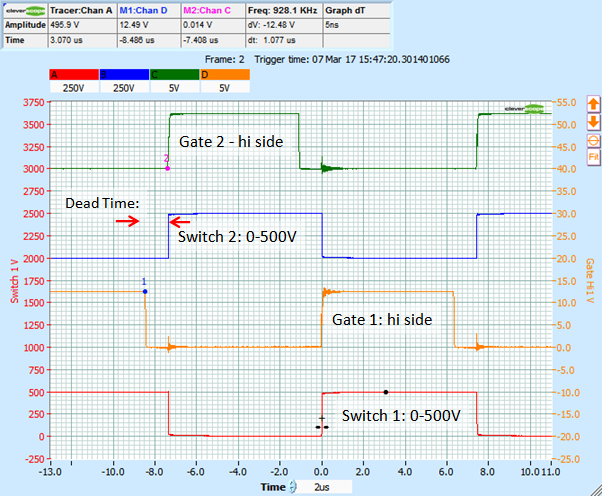

Herunder måling på IGBT bro. Der kan måles med 4 kanaler med 1 stk. CS448 oscilloskop eller 8 kanaler med 2 stk. synkroniseret CS448 oscilloskoper.

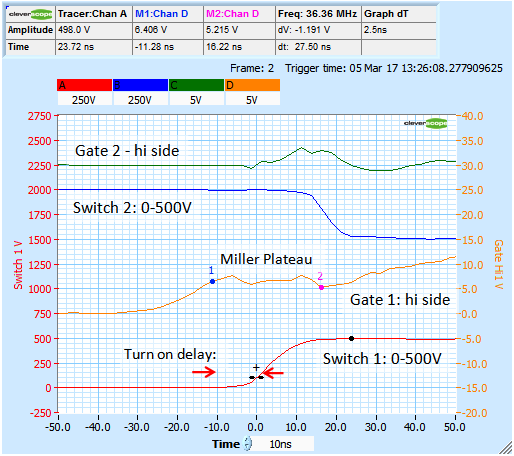

Gatespændingen går fra 0 til 500V på ca. 10ns. På zoom billedet ses at Miller effekten varer ca. 27,5 ns.

  Zoom→



Datablad PDF
