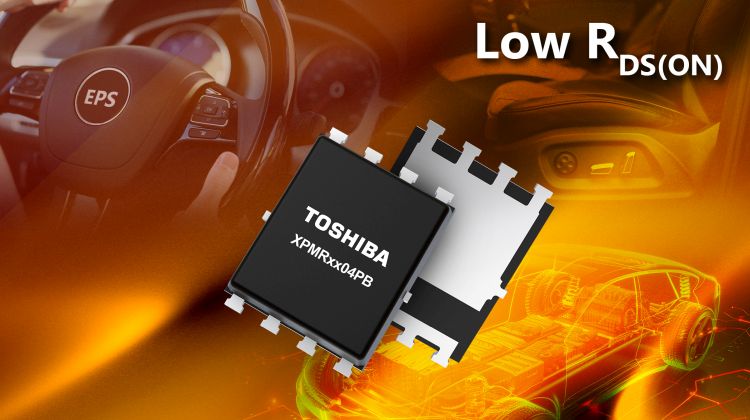

Toshiba Electronics Europe GmbH (“Toshiba”) lancerer tre nye 40V N-kanal effekt-MOSFETs: XPMR5904PB, som er tilgængelig allerede nu, samt XPMR7404PB og XPMR8504PB, der vil være til rådighed inden for en kort tidsramme. Disse komponenter bruger det nyligt udviklede SOP Advance(EWF)-hus og er designet til kræver, typisk, automotive applikationer som invertere, solid-state relæer, belastnings-switche og motordrev.
En afgørende karakteristik i XPMR5904PB er integrationen i SOP Advance(EWF)-kapslingen, der bruger en søjleløs, intern struktur, som forbinder chippens die med ydre leads via en kobber-clip frem for interne ”søjler”. Denne procestekniske ændring eliminerer de interne søjler, og reducerer dermed modstanden for strømmens vej gennem komponenten ganske betydeligt. Desuden anvender komponenten en source-koblet struktur, som forbinder source-terminalerne til bagsiden af kapslingen, hvilket øger kontakten til det underliggende prints land ganske betydeligt. Den interne struktur udvider også det areal på chippen, som giver kontakt under montage. Det øger samtidigt den mulige nominelle strøm, hvorfor XPMR5904PB opnår en drain-strøm (DC) på op til 180A, hvilket er en faktor 1.2x højere end for eksisterende produkter, der anvender en lignende SOP Advance(WF)-kapsling.
Ydelsen er betydeligt forøget for at opfylde de krav til høje strømme, som især den automotive sektor ofte stilller med samtidig bedre energieffektivitet. Sammenlignet med den eksisterende XPHR7904PS giver XPMR5904PB en rundt regnet 25% reduktion i drain-source strækningens on-modstand (RDS(ON)) sammen med en ca. 38% reduktion i den termiske kanal-til-case impedans (Zth(ch−c)). Disse forbedringer bidrager direkte til lavere tab og en højere effektivitet i blandt anden automotivt udstyr.
For at øge montagepålideligheden og lette inspektionsprocessen er SOP Advance(EWF) en SMD-kapsling designet med en wettable flankestruktur. Designet sikrer en høj grad af synlighed af lodningen, hvad der gør det lettere at verificere forhold omkring montagen med brug af AOI-udstyr (automatisk optisk inspektion). Denne funktion automatiserer inspektionsprocessen i produktionslinjer og sikrer, at komponenterne opfylder de strenge kvalitetskrav i AEC-Q101 pålideligheds-teststandarden for automotive elektroniske komponenter.
For flere oplysninger om de nye 40V N-kanal effekt-MOSFETs, se venligst Toshibas website: https://toshiba.semicon-storage.com/eu/semiconductor/product/mosfets/12v-300v-mosfets/detail.XPMR5904PB.html
