Nexperia, eksperten inden for vitale halvledere, lancerer to tovejs PESD5V0R1BxSF ESD-beskyttelsesdioder med ekstremt lave clamping- og kapacitanskarakteristika. Baseret på Nexperia’s TrEOS-teknologi med aktiv silicium-styret ensretning giver komponenterne optimal signalintegritet til for USB4TM (op til 2 x 20Gbps) datalinjer til laptops og periferi, smartphones og andet bærbart elektronisk udstyr.
Da budgetterne er stramme for insertions- og returtab i USB4TM Super Speed-linjer, supporterer Nexperia nu designere ved at tilbyde komponenter med minimal reduktion i ESD-beskyttelsen i det overordnede budget. Ved at levere de to komponenttyper kan ingeniører balancere ydelsen (trade-off) mellem ESD spændings-clamping (beskyttelsen) og RF-ydelsen.
PESD5V0R1BDSF er optimeret til lav clamping og giver ekstremt lave insertions-tabstal på ‑0,28dB ved 10GHz og tilsvarende lave tal for returtab på ‑19dB ved 10GHz. PESD5V0R1BCSF er på den anden side optimeret til RF-ydelse med insertions-tab på -0,25dB og returtab på -19,4dB ved 10GHz respektive. Det er ideelt til applikationer med endnu mere begrænsede budgetter for insertions- og returtab.

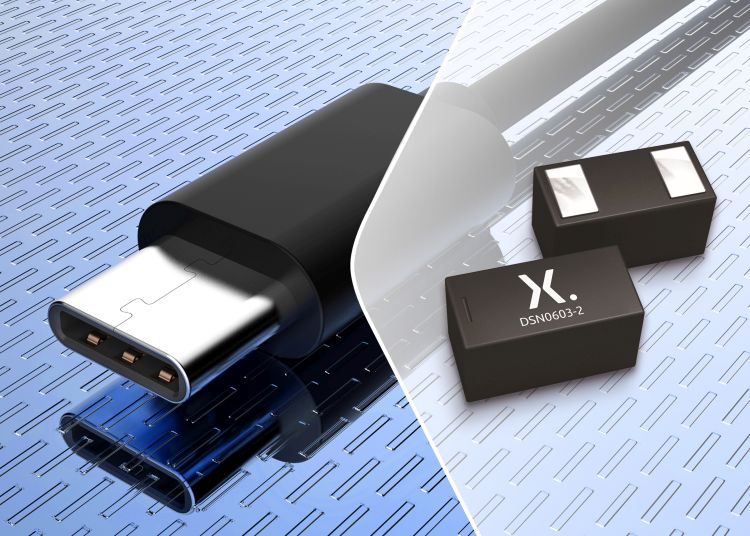

Begge komponenter er kapslet i de lead-løse DSN0603-2 (SOD962-2) kapslinger med ultralave kapacitanser og et standard-footprint på 0,6mm x 0,3mm og en højde på 0,3mm og lodde-pads tilsvarende optimeret til lav kapacitans. For USB4TM er det et krav at bruge AC-koblingskondensatorer for receiver (Rx) inputs. Spændingen, VRWM, på (>2.8 V) for PESD5V0R1BxSF gør det muligt at placere komponenterne umiddelbart bag en konnektor, hvilket er den foretrukne placering, når disse komponenter skal yde beskyttelse og give den bedste ESD-ydelse på systemniveau. Denne nominelle spænding gør komponenterne bagud kompatible med alle standarder for konnektering via USB Type-C®. Sammen med USB4TM omfatter det USB 3.2, den ældre USB3.x samt ThunderboltTM og HDMI2.1® (i HDMI® Alt Mode) datalinjer med support af HDMI2.1 datalinjer op til 48Gbps (4 x 12) og 40Gbps (2 x 20) for ThunderboltTM. Samtidigt sikrer TrEOS-teknologien meget lave ESD clamping-spændinger til beskyttelse af følsomme transceivere.
For mere information om de nye PESD5V0R1BxSF ESD-beskyttelseskomponenter inklusive produktspecifikationer og datablade, se venligst: http://www.nexperia.com/USB4protection
