STMicroelectronics’ L9962 lithium-batteristyrings-IC giver en overlegen præcision ved at integrere en 12-bit analog-digital-konverter (ADC), der kombineret med en cellebalanceringsstrøm på 70mA sikrer en hurtig spændingskorrektion og forbedret batteritilstand.
L9962 er designet til lithium-ion (Li-ion) og lithium-polymer (Li-Po) batteripakker med op til 10 serieforbundne celler og giver overvågning, balancering og beskyttelse for at optimere ydelsen og for at forbedre sikkerhed og stabilitet. Den er velegnet til trådløse elværktøjer og andet bærbart og semi-bærbart udstyr, herunder medicinsk udstyr, lette elektriske køretøjer som elcykler og scootere samt backup-energilagring såsom UPS. Den ultralave hvilestrøm maksimerer driftstiden og tillader strømbesparende tilstande, herunder 5µA standby og 2µA dyb dvale for produkter under transport.
L9962 måler individuelle cellespændinger i en kontinuerlig cyklus med programmerbar loop-tid og aktiverer balancering og cellebeskyttelse ved detektering af overspænding eller underspænding. Derudover sammenligner plausibilitetskontrol den samlede stakspænding med antallet af celler. Samtidig med at cellespændingerne forbliver tæt justeret, opretholder L9962 nøjagtigheden af spændingsmålingen over hele driftstemperaturområdet.
Ved at integrere en meget nøjagtig strømfølerforstærker til måling af stack-strømme ved hjælp af Coulomb-tælling, registrerer L9962 for høje lade- og afladningsstrømme og yder beskyttelse mod kortslutningsafladning. L9962 er let at kalibrere med et enkelt punkt på produktionslinjen og opretholder en strømmålingsnøjagtighed på 0,25 % over hele temperaturområdet. Termisk overvågning med en NTC-termistor giver nøjagtige ratiometriske målinger til at detektere batteripakkens over- og undertemperatur.
Yderligere integrerede funktioner tilføjer værdi og sparer eksternt kredsløb, herunder batteripakkens sikringsstyring og konfigurerbare high-side/low-side pre-drivere til batteripakkens relæer. Der er også en 3,3V low-dropout regulator (LDO), som forbliver tændt i standbytilstand for at forsyne eksterne komponenter såsom en mikrocontroller eller indikator-LED’er med strøm. En I2C-grænseflade giver værtssystemet mulighed for at konfigurere enhedsparametre såsom spændingsmåleintervallet og aflæse information såsom batteriets ladetilstand (SOC) og helbredstilstand (SOH).

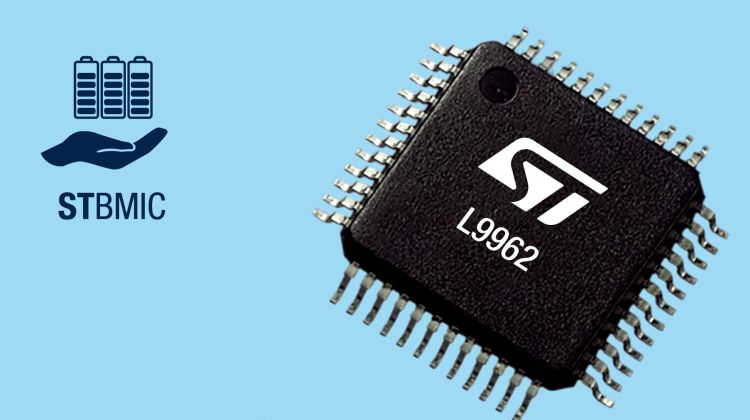

L9962 er i produktion og er kapslet som en 7mm x 7mm 48-bens TQFP.
For mere information, besøg http://www.st.com/l9962
