Würth Elektronik har netop offentliggjort et RD016 referencedesign (https://www.we-online.com/RD016) og en tilhørende applikationsnote, ANP116 (https://www.we-online.com/ANP116). Begge dele giver producenter af elektroniske og elektromekaniske produkter værdifuld information til designere af EMC-kompatible Gigabit Ethernet-applikationer. Udviklingsfolk kan opnå optimerede kredsløbsdesigns og de bedst mulige layouts for deres Gigabit Ethernet front-end sammen med alle tekniske data.
Ifølge Gerhard Stelzer, senior teknisk redaktør hos Würth Elektronik eiSos, er Gigabit Ethernet blevet etableret som en de facto netværksstandard inden for kontor- og industrimiljøer. Alligevel findes der kun meget lidt information i den relevante tekniske litteratur om EMC-aspekterne bag Gigabit Ethernet-interfaces, og det den kløft mellem behov og udbud, det nye referencedesign vil bygge bro over.

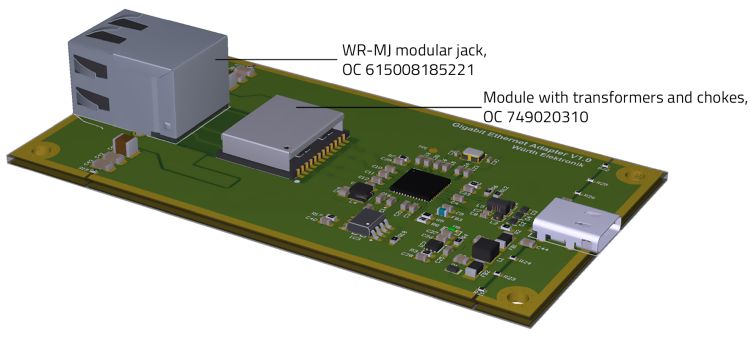

Referencedesignet omfatter to interfaces, et USB Type C (USB 3.1) og et 1 Gigabit RJ45/Ethernet-interface. Gigabit Ethernet USB-adapteren er udviklet med afsæt i et EVB-LAN7800LC evaluerings-board fra Microchip. Boardet bruger et 4-lags stackup og er forsynet via USB-porten. Første del af dokumentet, RD016. præsenterer det tekniske grundlag for at forstå referencedesignet. Anden del beskriver detaljerne for et 1GB Ethernet-interface op til det fysiske lag (PHY i OSI-modellen). EMC-aspektet er detaljeret beskrevet i App Note ANP116. Designdata er til stede for rekonstruktion af reference-boardet (Altium Designer / Gerber data).
