Pickering Interfaces lancerer en række PXI/PXIe RF multiplexer (MUX) moduler med en ny switch-teknologi. De nye MEMS-based RF multiplexere er ideelle til trådløs kommunikations- og halvledertest og har en betydeligt forlænget levetid (op til 300x), hurtigere hastighed (op til 60x), højere båndbredde og bedre RF-effektegenskaber i forhold til traditionelle elektromekaniske relæer. Insertions-tab er sammenlignelige med elektromekaniske løsninger og dermed meget lavere end for solid-state switche.
Familien er baseret på den såkaldte Ideal Switch fra Menlo Microsystems, hvilket er de første kommercielle MEMS-komponenter med ydelseskarakteristikker, der opfylder de krævende RF-testmiljøer inden for halvledere, trådløse forbrugerprodukter og en række S-bånd applikationer (inklusive mobile services, satellitkommunikation og radar).

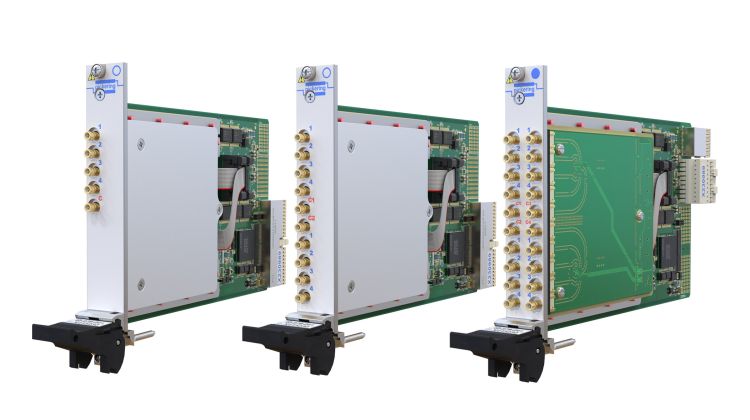

40-878 (PXI) og 42-878 (PXIe) er 50Ω 4-til-1 RF-multiplexere. Til forskellige størrelser af testapplikationen kan 40/42-878-serien leveres med single-, dual- eller quad 4-kanals MUX’er, som alle optager én enkelt PXI- eller PXIe chassis-slot, hvilket sikrer fleksibilitet i valget af chassis og som også minimerer antallet af slots. 40-878 supporteres også af alle Pickering’s LXI/USB Modular Switching-chassiser, så man kan bruge en PXI-, LAN-, eller USB-styret switch-løsning med de samme høje ydelsesniveauer. Modulet tilbydes med enten SMB- eller MCX-konnektorer, så brugerne kan vælge det mest egnede interface til deres applikationer, og Pickering leverer desuden et bredt udbud af kablingsløsninger.
Med en levetid på >3 mia. operationer overstiger 40/42-878 alle elektromekaniske løsninger på markedet (med typisk 10 millioner operationer), hvilket minimerer system-downtime som følge af slidte relæer. Med switch-hastigheder på kun 50 mikrosekunder, falder test-cyklustiden også, så systemets throughput stiger, da multiple transitioner kan udføres på dén tid, som én enkelt mekanisk operation tidligere krævede.
Med sin 4GHz båndbredde (sammenlignet med 3GHz for eksisterende EMR-produkter) opnår man en længere praktisk systemlevetid, da 40/42-878 nu supporterer de nye og højere frekvenser i tests. Med den øgede båndbredde opnår man også en bedre RF-håndtering, der overstiger de typiske 10W fra elektromekaniske løsninger. Endelig har MEMS switche, som bruges i 40/42-878 meget lave insertions-tab på typisk <1,4db ved 4GHz, hvilket er bedre end for typiske solid-state løsninger og sammenlignet med elektromekaniske relæer med de samtidige fordele, som det MEMS-baserede design giver.
40/42-878 leveres med drivere, der supporterer alle populære software-programmeringsmiljøer. Med hensyn til operativsystemer, så er der Microsoft-supporterede Windows-versioner og populære varianter af Linux til rådighed foruden en række andre real-time hardware-in-the-loop (HiL) værktøjer. Alle moduler er dækket af Pickering’s tre år lange garanti som standard.
For mere information om signal-switchings og simuleringsprodukter samt salgskontakt, besøg venligst http://www.pickeringtest.com
