Der findes efterhånden en række applikationer inden for industrielektronikken, laboratorieverdenen samt test- og måleudstyr, hvor en front-end i produktet har brug for meget høje spændinger. Ofte er der tale om mobilt udstyr, så pladskravet er kritisk. Kombinationen af en strømforsyning til meget høje spændinger og begrænset fysisk plads ligner opskriften på en støjmæssig ulykke, da høje spændinger som regel er ensbetydende med magnetfelter, der kan være svære at håndtere.
Det har Powerbox Craftec agenturet Emco fundet en god løsning på med deres nyeste P-serie. Den kombinerer muligheden for at levere spændinger på op til enten 1.200 eller 2.000 volt med en yderst kompakt formfaktor og et stort set støjfrit design. Hemmeligheden ligger i, at EMCO har elimineret brugen af magnetiske materialer til deres P-serie forsyninger, og det fjerner den væsentligste årsag til æterbåren støj.

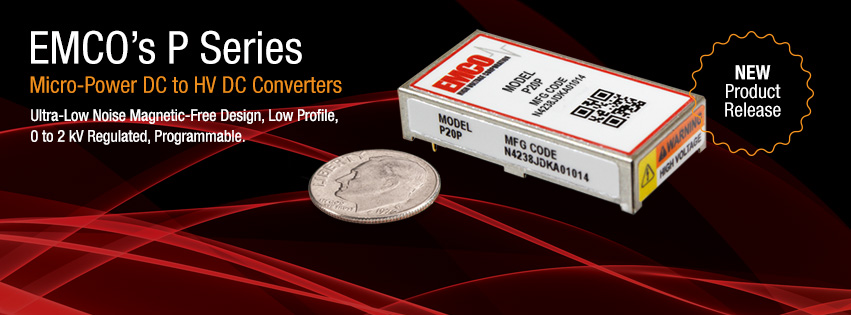

P-serien leveres foreløbigt i fire modeller, P12P, P12N, P20P og P20N, der alle er 2,4mW højspændingsforsyninger. Som navnene indikerer er der tale om forsyninger til enten 1.200- eller 2.000VDC-niveau med enten positivt eller negativt output. I sagens natur er den rådige strøm behersket og på henholdsvis 2µA eller 1µA for 12- og 20-typerne. Input ligger mellem 5 og 12VDC, og output kan programmeres lineært fra 0V op til den maksimale, nominelle spænding.
Højspændingsforsyningerne i Emcos P-serie er tiltænkt avancerede måle- laboratorie- og industriformål i bærbare applikationer, og kapslingen på kun 35,1mm x 17,3mm x 5,5mm (med leadede pins) gør indbygning mulig på selv den mindste plads.
Det spændende ved designet i P-serien er selvfølgelig, at forsyningen er udført uden brug af transformere eller spoler, hvilket fjerner de mest udtalte kilder til induktiv støj – og støjfølsomhed. Samtidigt betyder et design uden brug af magnetiske materialer, at konstruktionen er både let og robust, uden at Emco dog dermed vil fortælle, hvor højvolts-multiplieren i designet er udført, men den er baseret på Emcos egen DC/DC-konverterteknologi, der er anerkendt i branchen.
Kvaliteten i DC/DC-konverteringen understreges af en ripple-spænding, der ligger under 100µV, hvilket skal ses i forhold til et output i kV-klassen. Det giver reelt en ripple på brøkdele af et ppm-tal, hvad der er særdeles imponerende. Man kan få højvoltforsyningerne i P-serien i enten normal kapsling til -10°C til 70°C eller til et udvidet temperaturområde mellem -55°C og +85°C.
Craftec A/S
Tlf.: 45 93 42 00
