Toshiba Electronics Europe GmbH lancerer en ny, lille intelligent forsyningskomponent (intelligent power device IPD) til pladstrange børsteløse DC (BLDC) motordrev som i aircondition, luftrensere, og pumper.
Den nye IPD (TPD4165K) leverer nominelt en højere udgangsstrøm på output (3A), som skal ses i forhold til de 2A, Toshibas tidligere produkter som TPD4163K eller TPD4164K kan levere. Det udvider området at muligt supporteret udstyr og brug i udstyr til højere effekter. Komponenten egner sig til sinusformet drift.
Da forsyningsspændinger på elnettet kan fluktuere betydeligt i visse regioner, hvor der er brug for IP, så er maksimumgrænsen for tålt spænding (VBB) øget til 600V for at sikre den langsigtede pålidelighed. Det repræsenterer en stigning på 20 procent i forhold til Toshibas foregående produkter (TPD4123K, TPD4123AK, TPD4144K, TPD4144AK, TPD4135K og TPD4135AK).

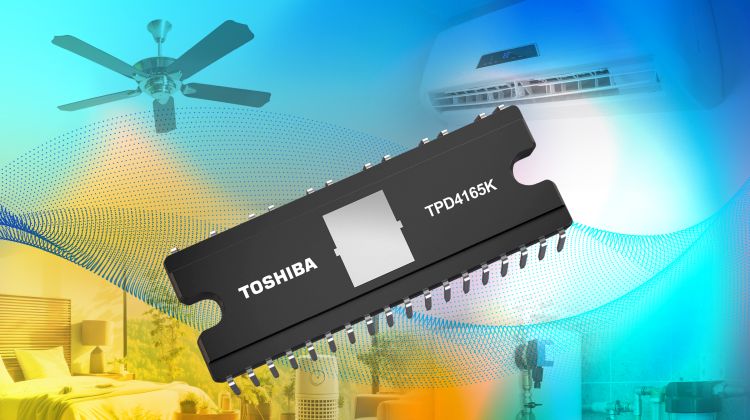

Den nye TPD4165K er kapslet i et THP HDIP30-hus. Kapslingen har et 21 procent mindre footprint end den DIP26-kapsling som mange af Toshibas tidligere produkter anvender, hvilket forenkler designprocessen i krævende og pladstrange applikationer. Den nye komponent måler kun 32,8mm x 13,5mm x 3,525mm, og den supporterer enten tre-shunts eller enkelt-shunt modstandskredsløb til strømmåling.
Der er indbygget en række sikkerhedsfunktioner i den nye IPD til beskyttelse mod overstrøm og underspænding ligesom kredsen har en termisk shutdown. Desuden kan et eksternt signal påtrykkes en SD-pin til styring af behaviour på udgangstrinnet. En DIAG output-pin fortæller om status or sikkerhedsfunktionerne.
Designere kan gratis få adgang til et referencedesign for et sensorløst BLDC motordriver-kredsløb baseret på den nye TPD4165K og Toshibas TMPM374FWUG mikrocontroller med en vektorstyrings-engine. Referencedesignets data kan downloades fra Toshibas website.
Toshiba vil fortsætte med at udbygge sit produktprogram med flere komponenter med forbedrede karakteristika. Det vil hjælpe designere til at forbedre deres designfleksibilitet med en samtidig reduktion af kuldioxidudledning gennem energibesparende motorstyringer.
Udskibning i volumen af den nye komponent er allerede påbegyndt.
Se mere om den nye IPD på Toshibas website: https://toshiba.semicon-storage.com/eu/semiconductor/product/intelligent-power-ics/detail.TPD4165K.html
