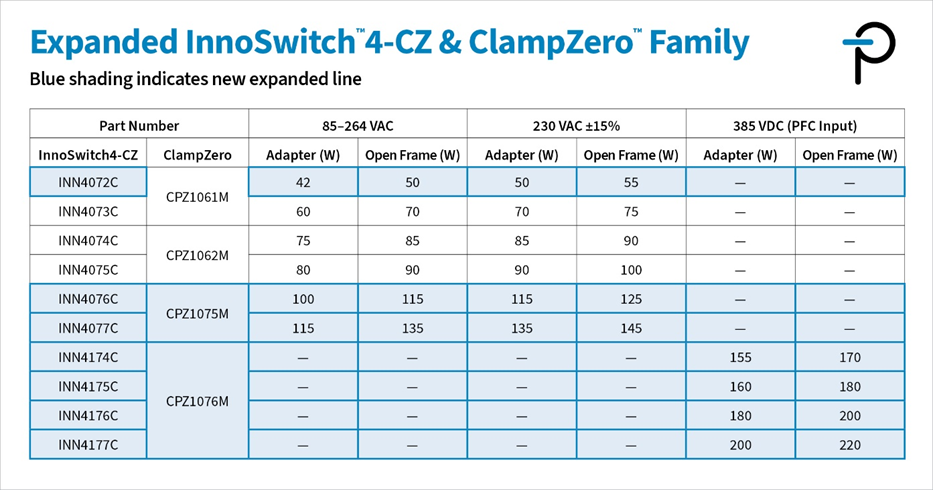

Power Integrations (Nasdaq: POWI), førende producent af højvolt IC’er til energieffektiv effektkonvertering, udbygger sin familie af InnoSwitch™4-CZ højfrekvens ZVS (zero-voltage switching) flyback-controller IC’er. Parret med Power Integrations ClampZero™ aktiv-clamp IC og – valgfrit – den nyligt annoncerede HiperPFS™-5 GaN-baserede power-factor corrector opfylder de nye IC’er med lethed den nyeste USB PD 3.1 specifikation for adapters og ladere op til 220W.
– Folk på farten kræver lette, kompakte, men kraftige adapters, der kan forsyne eller oplade alle deres missionskritiske apparater. Den udvidede ydelse i det nye InnoSwitch4-CZ og ClampZero IC-chipsæt overstiger en effekttæthed på 1,4W/kubikcentimeter i single- og multiple-output USB PD 3.1 certificerede designs. Selv ved 220W ud minimerer familiens høje effektivitet spildvarme, så store køleplader er ikke påkrævet i nogen som helst af de aktive komponenter. En maksimal switch-frekvens på op til 140kHz minimerer transformerstørrelsen, ligesom det høje integrationsniveau nogenlunde halverer antallet af passive komponenter, MOSFETs og dioder i dét, der er et sikkerhedsfokuseret print-layout, siger Edward Ong, senior product marketing manager hos Power Integrations.

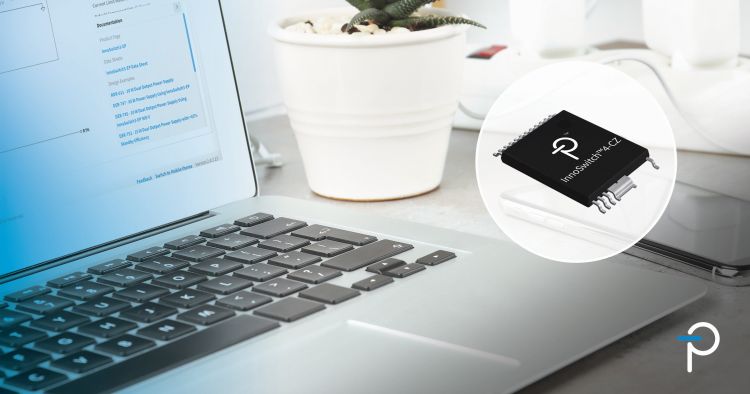

InnoSwitch4-CZ ICs inkluderer en robust 750V PowiGaN™ primær-switch, aktiv clamping og synkron ensretning i et kompakt InSOP™-24D hus. Sensorfunktionen på sekundærsiden – realiseret med Power Integrations Fluxlink high-speed kommunikationsteknologi – giver exceptionel CV/CC-præcision.
– Brugen af en aktiv-clamp, der kører i ikke-komplementær tilstand, muliggør designs, der arbejder i såvel continuous- (CCM) og discontinuous- (DCM) tilstand. Ved at arbejde på tværs af de to tilstande bliver det meget lettere at supportere et bredt udsnit af belastningsområder, som man jo ofte oplever i USB PD-applikationer, tilføjer Edward Ong.
InnoSwitch4-CZ IC’erne trækker mindre end 30mW ubelastet selv med monitering af forsyningslinjen. IC’erne rummer en omfattende mængde beskyttelsesfunktioner inklusive auto-restart eller en latchende fejlrespons for over- eller underspænding på output; multiple output underspændings fejltærskler samt latchende eller hysterese –baseret primær beskyttelse med overtemperatur.
For yderligere information kontakt venligst en lokal Power Integrations salgsrepræsentant eller én af virksomhedens globale, autoriserede distributører: Digi-Key, Farnell, Mouser eller RS Components, eller besøg power.com.
