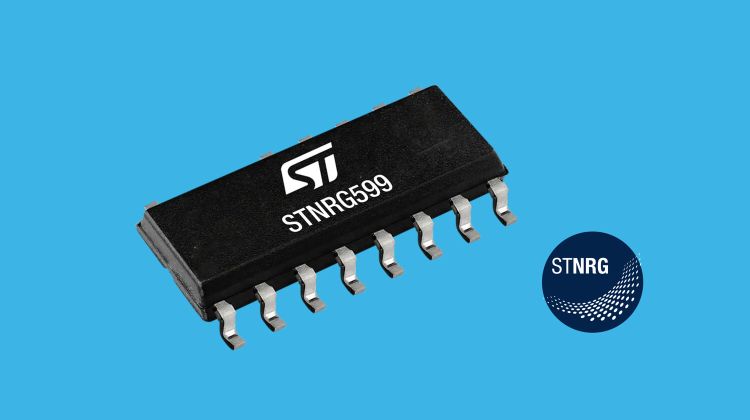

STMicroelectronics lancerer STNRG599A og STNRG599B controllerne til resonanskonvertertopologier med en innovativ faseskiftende styring (PSC, som løfter effektiviteten i ubelastet tilstand i strømforsyninger, og som giver flicker-fri dyb lysdæmning i belysningsapplikationer.
STNRG599A er optimeret til effektkonvertering med indbygget X-kondensator-afladningskredsløb for sikkerhed i adaptere, opladere, TV-strømforsyninger og industrielle strømforsyninger. STNRG599B, uden afladningskredsløb, er rettet mod kredsløb som belysningsdrivere. Controllerne fungerer med en maksimal frekvens på op til 750 kHz med et bredt indgangsspændingsområde til at håndtere applikationer fra 90 W til flere hundrede watt.
I hver IC driver to komplementære udgange eksterne highside- og lowside-drivere 180° ude af fase med nulspændingsskiftgennemgangen over hele driftsområdet. ST’s PSC-teknik regulerer udgangen ved direkte at styre faseskiftet mellem halvbrospændingen og resonansstrømmen. Det reducerer kontrol-loopens følsomhed over for LLC/LCC-komponenter, hvilket igen stabiliserer burstmode-tærskelværdierne på indgang og udgang, forbedrer kredsløbets dynamiske adfærd og øger ripple-undertrykkelsen på indgangsspændingen.
Begge controllere har integreret hard-switchet sikkerhed og antikapacitiv beskyttelse. Desuden giver overstrømsbeskyttelse med forsinket nedlukning og automatisk genstart – styret via en ekstern pin – mulighed for fleksibel håndtering af kortvarige overstrømshændelser, vedvarende overbelastninger og udgangskortslutninger. Der er også en ikke-latchende DC brown-out/brown-in-beskyttelse med programmerbare aktiverings- og deaktiveringstærskler, som forhindrer drift, når indgangsspændingen er uden for det valgte område.
Ved hjælp af det tilhørende EVLG599-250WLLC evalueringskort kan desginere hurtigt udforske, hvordan PSC forbedrer ydelse og effektivitet i AC/DC-adaptere, industrielle DC/DC-konvertere og switch-mode strømforsyninger. Kortet kombinerer STNRG599A med ST’s SRK2001A synkrone ensretter og MasterGaN1L strømforsyningssystem-i-pakken, som indeholder to 150mΩ GaN FET’er og en offline halvbrodriver.
