SynShield® kobberbånd til EMC-brug og højfrekvente spoler

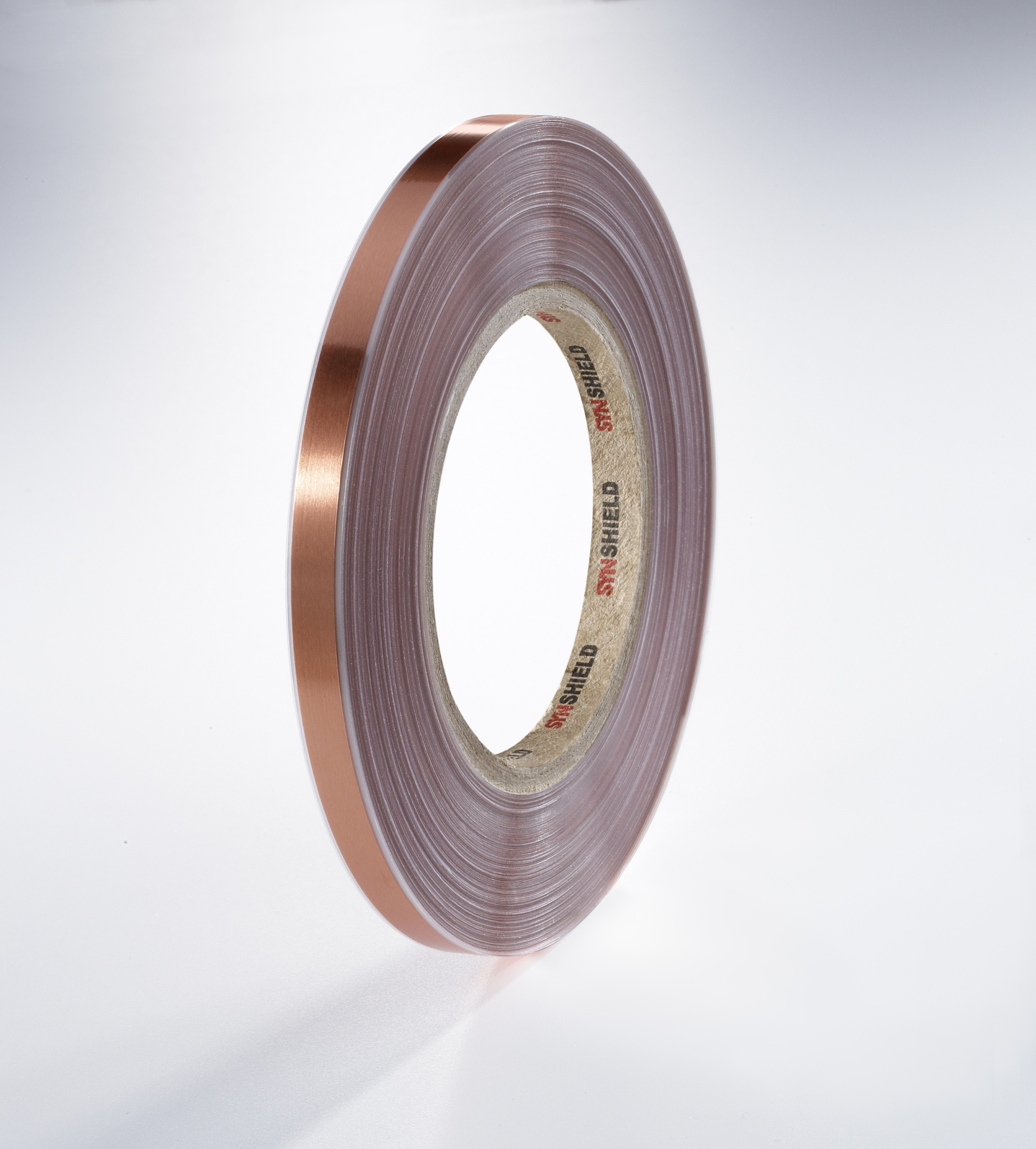

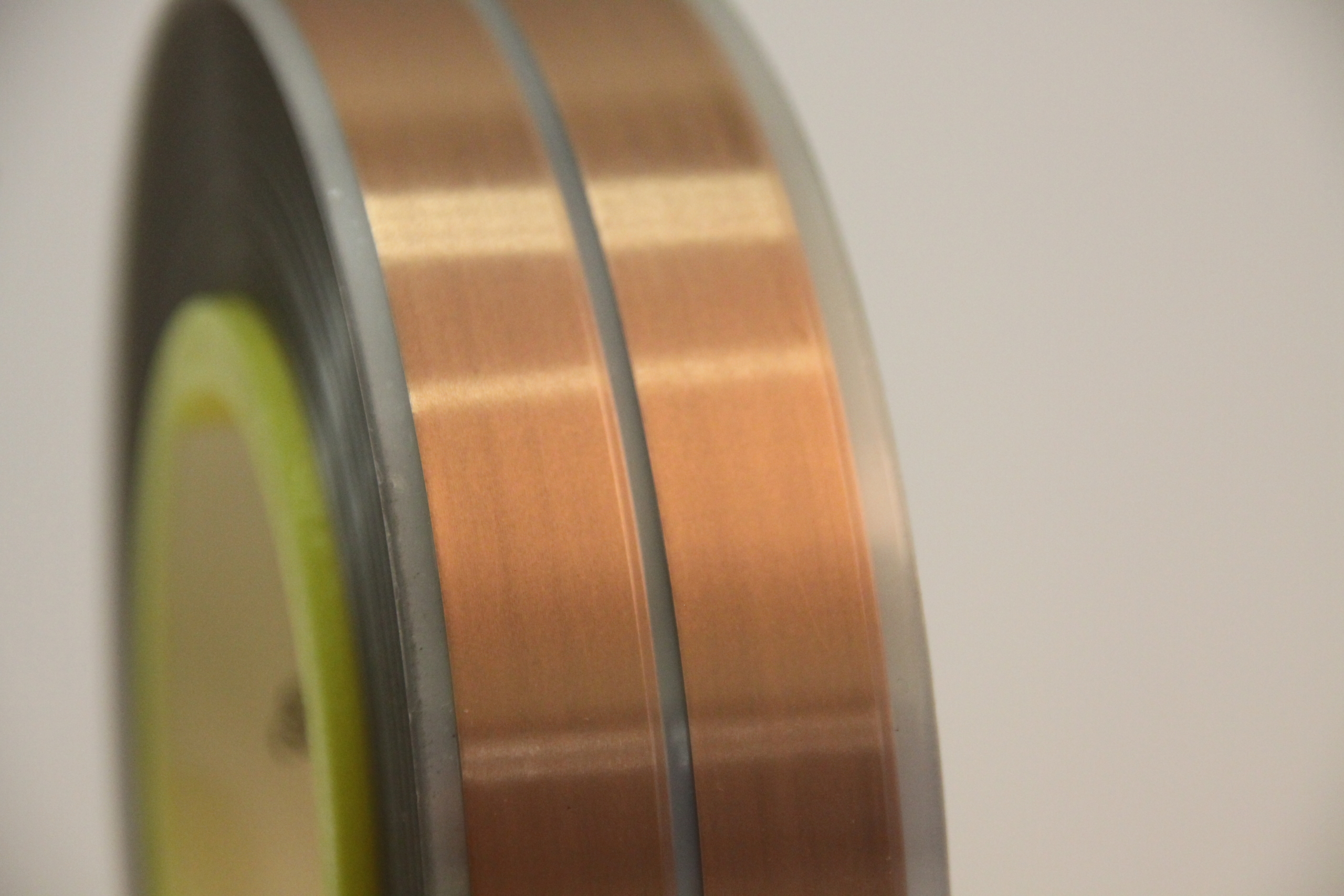

SynShield® er en fleksibel flad kobberleder udført som et lamineret produkt, bestående af et elektrisk isoleret blødt udglødet kobberbånd.

Anvendelsesmulighederne for SynShield® er mange. F.eks. som støjskærm ved EMC-beskyttelse eller i toroide transformere som elektromagnetisk eller elektrostatisk afskærmning mellem den primære og sekundære vikling.

Den flade profil sikrer effektiv ledeevne af højfrekvente strømmer, som primært løber ved udkanten af lederen. Det kaldes skin-effekten og fænomenet vokser ved stigende frekvens. SynShield® er derfor yderst velegnet til produktion af højfrekvent udstyr.

SynShield® anvendes desuden som elektrisk leder i solceller, højttalere, antenner, bussystemer og meget andet, hvor den flade profil kan være en fordel.

SynShield® er fremstillet efter to forskellige metoder – med eller uden klæbemiddel. Når der ikke bruges klæbemiddel opnås et tyndere laminat og det er desuden lettere at lodde på.
Klæbemiddel anvendes i tilfælde af større kobbertykkelser, og på grund af klæbemidlet, er laminatet blødere og mere fleksibelt.

Følgende typer er tilgængelige (se detaljeret beskrivelse på vores hjemmeside):

  • Type 1 lamineret på den ene side med overlap
  • Type 2 lamineret på begge sider med overlap
  • Type 3 Fuldstændigt isoleret uden loddegab
  • Type 4 Fuldstændigt isoleret med loddegab

Andre versioner end de ovennævnte kan udføres på forespørgsel.

Isolering består af et af følgende materialer:

  • PET-folie uden klæb (termisk klasse B, 130 ° C)
  • PET-folie med klæb (SynTape®) (termisk klasse B, 130 ° C)
  • SynTherm® YT510 eller Nomex® 410 med klæb (termisk klasse F, 155 ° C)
  • SynTherm® H eller Kapton® med klæb (termisk klasse H, 180 ° C)

SynShield® kan også produceres i aluminium.

Standarder:
Termisk klasse B, F, H, afhængigt af isoleringen
Overensstemmelse med RoHS ifølge 2011/65/EU og (EU) 2015/863
UL-nr E301705 (kun SynShield® med PET)

Tilgængelige formater:
Længde 100, 200 m på rulle med 76 mm kerne. Andre længder er på forespørgsel.

Yderligere information fås ved henvendelse til SynFlex kundeservice på tlf. 44485500 eller info@synflex.dk.
