Det nye Tektronix TIVM Serie IsoVu™ Målesystem tilbyder en galvanisk isoleret løsning til måling af differentielle signaler op til ± 50 Vpk og med høj båndbredde, selv med tilstedeværelsen af meget store common mode spændinger. Dette gør systemet til det bedste på markedet.
Specifikationer:
- Båndbredde fra DC til 1 GHz
- 1 Million til 1 (120 dB) Common Mode Afvisning op til 100 MHz
- 10.000 til 1 (80 dB) Common Mode Afvisning op til 1 GHz
- 2000 V common mode spænding
- Op til ± 50 V Differentiel (DC + pk AC) Applikationer
- Flydende Målinger
- Power Converter Design
- Power enheds evaluering
- Switching Power Supply Design
- Inverter Design
- Motor Drive Design
- Elektronisk Ballast Design
- EMI
- ESD
- Strømshunt målinger
- Remote probing kapacitet
Produkt beskrivelse:

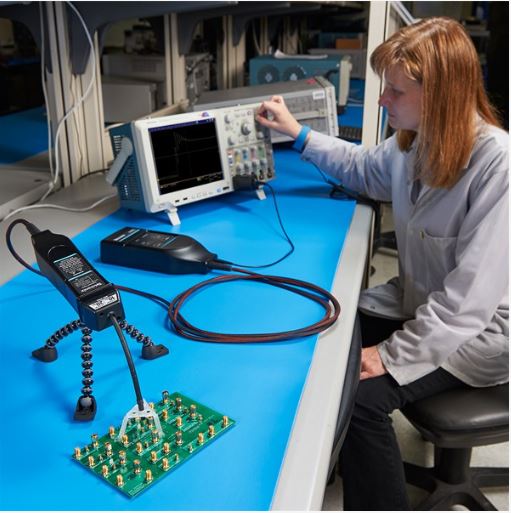

IsoVu kan anvendes på de fleste Tektronix oscilloskoper med TekVPI interface og på MSO / DPO70K serien med en TCA-VPI50 adapter. IsoVu benytter en elektro-optisk sensor, der konverterer det elektriske signal fra sensor tip kablet til et optisk signal, som elektrisk isolerer enheden under test fra oscilloskopet. IsoVu har fire separate lasere, en optisk sensor, fem optiske fibre, og sofistikerede feedback og kontrol teknikker. Sensorhovedet, som har forbindelse til test punktet, er fuldstændig elektrisk isoleret og er drevet over en af de optiske fibre (der kræves ingen batterier).
IsoVu er en ideel løsning til brugere, der har behov for følgende målinger:
Differentielle målinger under følgende betingelser:
Fuldstændig galvanisk isolation er påkrævet
Høj common mode spænding
Høj frekvens common mode interferens
Høje frekvens målinger
Målinger i EMI-miljøer
EMI compliance test ESD test
E’16 præsentation Tirsdag kl. 13 i Hal A:
Denne unikke løsning bliver præsenteret af Jukka Hirvonen fra Tektronix TIRSDAG den 6. September kl. 13.00 i HAL A på Professionel Elektronik Café området.
Kom forbi vores stand A-1726 til en snak med Jukka, som er på standen både før og efter præsentationen.
