Toshiba Electronics Europe GmbH udvider sit program af zener-dioder med automotiv klassificering til pulsbeskyttelse med lanceringen af XCEZ-serien. De nye dioder er kapslede i de små, men alsidige SOD-523 huse, hvad der gør dem yderst velegnede i pladstrange applikationer som in-vehicle infotainmentsystemer (IVI), avancerede driver-assistance systemer (ADAS) samt batteri-management systemer (BMS).
Med elektrificeringen af bilindustrien er der et stigende behov for modforholdsregler mod fejlfunktioner forårsaget af elektrisk støj. Det inkluderer beskyttelse mod elektrostatiske udladninger (ESD) i nanosekund-området samt switch-pulser, der kan opstå i mikrosekund- til millisekund-områderne. XCEZ-serien er udviklet til at undertrykke systemfejl, der skyldes disse støjtyper, der kan trænge ind i forsyningslinjerne og konnektorerne fra de forskellige elektroniske styringsenheder (ECU’er) i biler og elektriske køretøjer generelt.

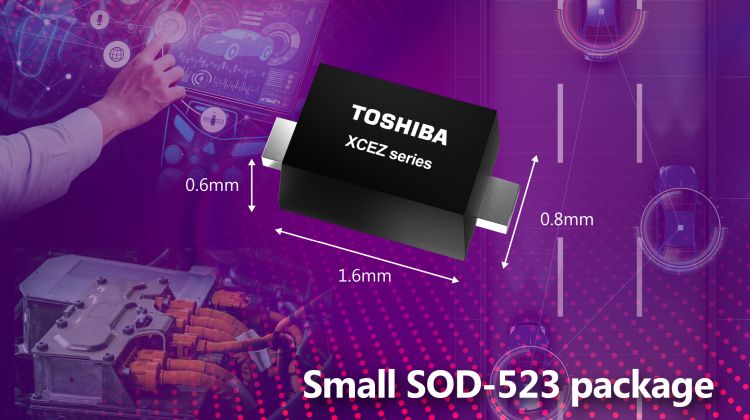

For at lette montage i moderne automotive designs er XCEZ-serien kapslet i et industrielt standard- og generelt anvendt SOD-523 hus, som måler kun 1,6mm x 0,8mm. Den kompakte størrelse reducerer montagearealet med rundt regnet 59% sammelignet med SOD-323 kapslingen (2,5mm x 1,25mm), som bruges i de eksisterende XCUZ-serier. Denne formindskelse er især en fordel i pladstrange systemer.
XCEZ-serien anvender som sin forgænger, XCUZ-serien, Toshibas egen zener-proces for at give en exceptionelt lav dynamisk modstand. Den lave dynamiske modstand tillader pulsstrømme at løbe lettere igennem zener-dioden. Det medfører en høj absorption af pulsspændinger og forhindrer dermed skader og fejlfunktioner i systemet med en forbedret beskyttelse af komponenter og kredsløb til følge. For eksempel har XCEZ5V6-komponenten en dynamisk modstand (RDYN) på bare 0,16Ω (typ.).
Desuden giver de nye zener-dioder pulsbeskyttelse af længere pulstog op i millisekund-området, hvilket giver en maksimalt tilladelig zener-pulseffekt på hele 6W for en 10ms-puls, hvilket beskytter halvlederkomponenter mod høje switch-pulser og overspændinger tæt på DC-niveauet.
XCEZ-serien består af et omfattende lineup af 20 produkter med standard zener-spændinger mellem 5,6V og 36V, hvorved de er ideelle til de fleste større strømforsyningslinjespændinger. Det er også vigtigt, at serien er AEC-Q101 kompatibel, som er teststandarden for pålidelighed af automotive elektroniske komponenter. For mere information om XCEZ-serien af automotivt klassificerede zener-dioder til pulsbeskyttelse, se venligst: Toshibas website.
