Toshiba Electronics Europe GmbH udbygger sit program af elektroniske sikringer (eFuse) med introduktionen af 40 V TCKE6-serien. De fem nye kredse i serien er TCKE601RA, TCKE601RL, TCKE602RM, TCKE603RA og TCKE603RL. eFuse IC’er egner sig til industrielt udstyr som robotter og PLC (programmable logic controllers) samt i forbrugerudstyr inklusive robotstøvsugere og kopimaskiner.
TCKE6-serien er designet til at udføre flere funktioner, der er nødvendige for en robust beskyttelse af strømforsyningskredsløb. Produkterne giver kortslutningsbeskyttelse svarende til konventionelle fysiske sikringer som glasrørssikringer og chip-sikringer, men de indeholder også strømbegrænsere og overspændingsbeskyttelse. De yderligere funktioner er afgørende for at beskytte IC’er downstream i kredsløbet ved at forhindre, at der påtrykkes for meget strøm eller spænding under overstrøms- eller overspændingshændelser. Desuden har eFuse IC’erne en indbygget termisk beskyttelsesfunktion, der øjeblikkeligt lukker komponenten, hvis der registreres unormalt høj varme, eller hvis der opstår en uventet kortslutning, hvad der også beskytter de efterfølgende kredsløb i designet.

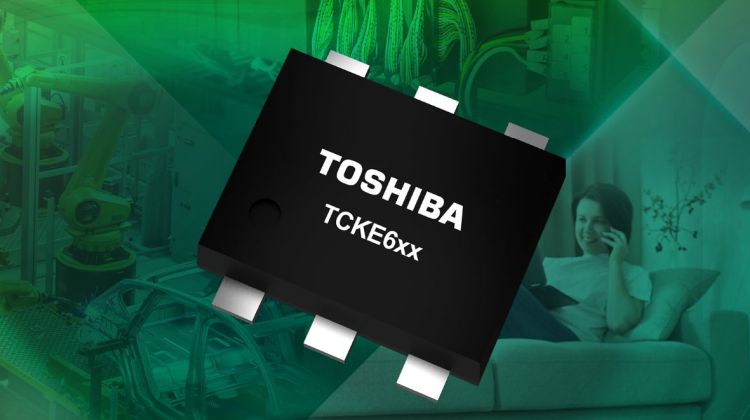

En vigtig fordel ved at integrere disse beskyttelsesfunktioner i en enkelt eFuse IC er det forenkede kredsløbsdesign. Ved at reducere behovet for flere separate komponenter gør TCKE6-serien mere kompakte og effektive designs til en mulighed, og det betyder færre komponenter og et mindre footprint af designet. Produkterne er placeret i det lille TSOP6F-hus, der typisk måler 2,9 mm gange 2,8 mm. Husets profilhøjde er typisk 0,8 mm, hvilket giver slankere og mere kompakte designs.
TCKE6-serien er normeret til 40 V og understøtter et bredt indgangsspændingsområde fra 3,3 V til 30 V. Det gør produkterne velegnede til typiske strømstyringsapplikationer, herunder de gængse 5 V-, 9 V-, 12 V- og 24 V-systemer. Den lave on-modstand (RON) på typisk 53 mΩ ved en udgangsstrøm (IOUT) på 1 A, minimerer effekttabet under drift. Den maksimale RON er 90 mΩ under disse forhold. Den hurtige kortslutningsresponstid (tSHORT) på udgangen er typisk 0,1 µs ved 25 °C, hvilket øger systempålideligheden. TCKE6-serien understøtter fleksible driftstilstande skræddersyet til specifikke designkrav. En recovery-funktion i TCKE601RA og TCKE603RA giver automatisk genindkobling, så sikringerne kan genoprette deres funktion automatisk efter fejl. TCKE601RL og TCKE603RL er latchende typer, der kræver et eksternt signal for genstart af kredsløbet. Designere kan også vælge produkter med en FLAG-funktion, der registrerer og rapporterer unormale forhold, eller en aktiveringsfunktion (EN), der styrer eFuse IC’ens drift. For øget fleksibilitet tillader TCKE602RM tilstandsskift mellem automatisk genindkobling og latching via eksterne signaler, hvilket eliminerer behovet for FLAG- eller EN-funktioner.
