Toshiba Electronics Europe GmbH udvider sit program af Zener-beskyttelsesdioder med tilføjelsen af fire nye komponenter i CUZ-serien. CUZ56V, CUZ62V, CUZ68V og CUZ75V har Zener-spændinger (VZ) på 56V, 62V, 68V og 75V respektive, og de er designet til brug i strømforsyninger i datacentre, netværksudstyr og industrielle systemer samt i systemarkitekturer på 48V eller mere.
De nye komponenter i CUZ-serien er designet til at beskytte halvledere mod længere pulsbredder under switching samt inducerede lynstrømme, der kan opstå i området fra mikrosekunder til millisekunder – foruden overspændingspulser tæt på DC-niveau. Hvor Toshibas TVS-dioder er specialiserede til ESD-beskyttelse er disse Zener-produkter tænkt til at beskytte mod pulser og overspændinger, alligevel med beskyttelse mod elektrostatiske udladninger.
Alle fire produkter i den nævnte line-up har til fælles en absolut maksimal effektafsættelse (PD) på 600mW og tåler peak-pulsstrømme (IPP) op til 5A efter IEC61000-4-5 standarden for peak-transient (tp) på 8/20μs. For de enkelte produkter gælder, at de målte værdier for VZ (min. til max.) spænder mellem 52V og 60V (CUZ56V) op til 70V til 79V (CUZ75V) målt ved en Zener-strøm (IZ) på 2mA. Desuden opfanger komponenterne ESD-spændinger (VESD) fra ±13kV (CUZ56V) til ±23kV (CUZ75V) under kontaktforhold, og 5kV under luftforhold. Den dynamiske modstand (RDYN) ligger typisk mellem 3,1Ω og 4,0Ω, og den typiske clamping-spænding (VC) ligger mellem 112V og 120V.

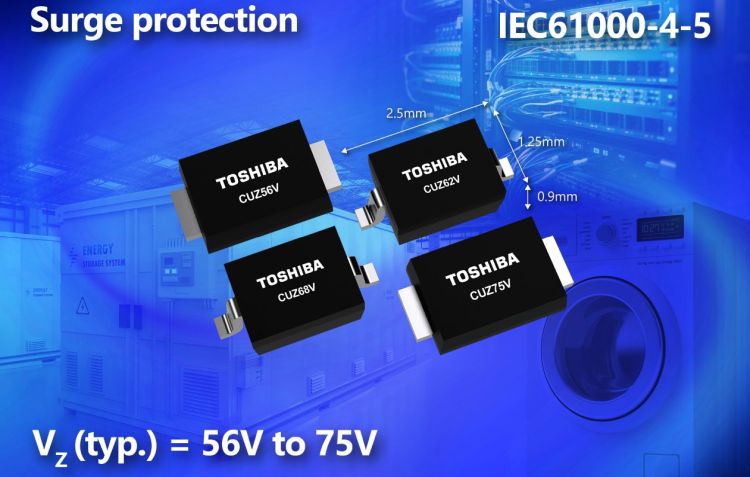

De nye produkter er kapslet i en SOD-323 (USC) kapsling med gull-wing leads for let montage og god mulighed for optisk inspektion, også ved brug af AOI (automatic optical inspection) af hensyn til maksimal pålidelighed. Kapslingsdimensionerne er små, typisk 2,5mm x 1,25mm x 0,9mm, hvilket bidrager til at minimere pladsforbruget på printet med en kompatibilitet med eksisterende SOD-323 montagemiljøer.
For mere information om de nye produkter, se venligst de nedenstående links:
CUZ56V
CUZ62V
CUZ68V
CUZ75V
