Toshiba Electronics Europe GmbH har begyndt masseproduktion af tre entry-niveau M4H standard-mikrocontrollere i TXZ+ familien til alsidig systemstyring i forbruger- og industrielektronik. Mikrocontrollerne er designet til forbrugerprodukter som AC-pumper og vaskemaskiner samt industriudstyr inklusive multifunktionsprintere og fabriksautomationsudstyr.
M4H Group omfatter produkterne TMPM4H4FYUG, TMPM4H2FYDUG og TMPM4H1FYUG. Hver komponent opfylder den regnekraft og behov for respons, som moderne forbrugerprodukter og industriudstyr behøver. Komponenterne supporterer kernestyringsfunktioner som kontrollogik, interface-behandling og timing-kontrol. Mikrocontrollerne indeholder en Arm® Cortex®-M4 kerne med floating-point (FPU) og memory-beskyttelse (MPU) med arbejdsfrekvenser op til 120 MHz. Den integrerede memory består af 256 KB kode-flash og 18 KB RAM med paritet.
Et forsyningsspændingsområde mellem 2,7 V og 5,5 V understøtter brug i udstyr med 5 V-forsyninger. En integreret 10MHz high-speed oscillator med ±1 % præcision hjælper til at reducere eksterne komponentbehov og giver øget designfleksibilitet.
Periferifunktioner omfatter en 12-bit A/D-konverter, timere, UART, SPI samt et I²C-interface og DMA. En avanceret programmérbar motor-driver (A-PMD) tillader styring af børsteløse DC-motorer, så komponenterne kan opfylde en lang række systemkrav. Selvdiagnostiske funktioner supporterer krav om functional safety.

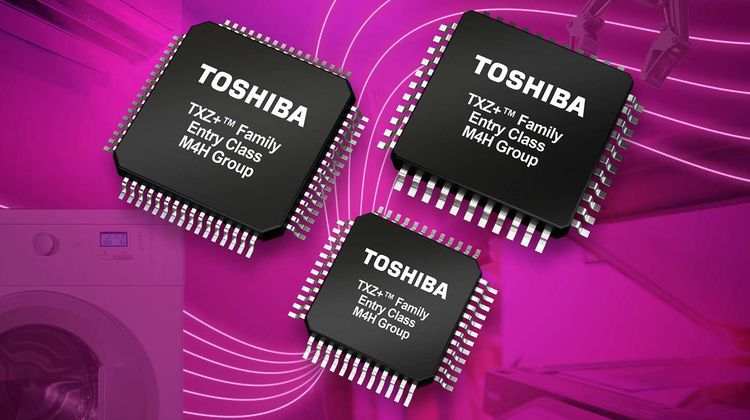

Tre kapslings-optioner tillader designere at vælge en komponent baseret på ønsket I/O-funktionalitet, plads på printet og montagebehov. TMPM4H4FYUG har en 64-pin LQFP-kapslings på 10 mm × 10 mm med en 0,5 mm pitch. TMPM4H2FYDUG er kapslet i et 48-pin LQFP-hus med målene 7 mm × 7 mm med en 0,5 mm pitch, mens TMPM4H1FYUG har et 44-pin LQFP-hus, der måler 10 mm × 10 mm med en 0,8 mm pitch.
Toshiba leverer produktdokumentation, sample-software og Common Microcontroller Software Interface Standard (CMSIS)-kompatible drivere til support af evaluering og udvikling. Evaluerings-boards og udviklingsmiljøer vil løbende blive introduceret sammen med partnere i Arm-økosystemet med support af kunder fra den indledende evaluering til produktions ramp-up.
Mere information er til rådighed på Toshibas website: M4H Group | Toshiba Electronic Devices & Storage Corporation | Europe(EMEA)
