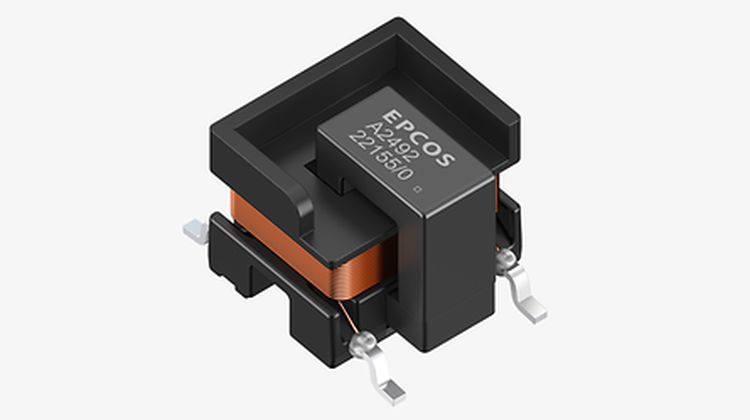

TDK Corporation har udvidet sin EPCOS InsuGate-serie af SMT-gate-drivetransformere betydeligt og introducerer nye varianter, der er klassificeret til en DC-arbejdsspænding på op til 1.000V (bestillingskode: B78541A25). Disse komponenter opfylder IEC 61558-1/2-16-standarden for grundlæggende isolering og muliggør mere kompakte gate-driverdesigns til fuldbro-invertermoduler, især i krævende e-mobilitets- og industrielle miljøer. Den tredobbelt isolerede viklingsstruktur kombineret med en MnZn-ferritkerne og optimeret spolearkitektur muliggør robust isolering i applikationer med høj switchingfrekvens uden at gå på kompromis med printplads eller pålidelighed.
Med et footprint på kun 13,85mm 10,5mm 9,2mm (L x B x H) reducerer de nye 1 kV-klassificerede komponenter printpladens pladskrav med cirka 30% sammenlignet med traditionelle single-gate-drivetransformerdesigns for et tilsvarende isolationsniveau. Transformerne har en flad induktansprofil op til +150 °C, med en nominel induktans på 75µH og en koblingskapacitans på kun 4pF, hvilket gør dem til et godt valg til hurtigt switchende IGBT- og SiC-enheder. SPICE-modeller er tilgængelige efter anmodning.
Serien er kvalificeret til AEC-Q200 Rev. E og har gennemgået udvidet mekanisk vibrationstestning i overensstemmelse med AQG 324-krav baseret på standard Eurocard PCB, hvilket beviser dens robusthed i drivlinjemonterede moduler. Med en delvis afladningsudslukningsspænding på ≥1,2 kV (Vpeak), forstærket isolationsspændingskapacitet på 300 V (AC) og højspændingstestydelse ved 3 kV (AC) i 60 sekunder tilbyder disse nye transformere en pålidelig løsning til galvanisk isolation i næste generations effektelektronik.
Yderligere information om produkterne kan findes på http://www.tdk-electronics.tdk.com/en/transformers_igbt_fet
