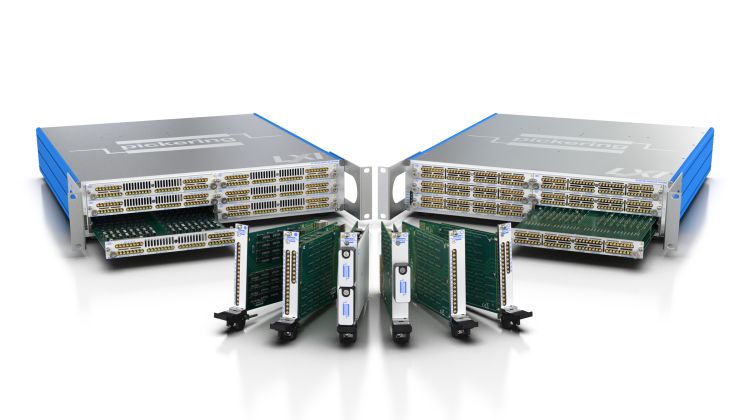

Pickering Interfaces annoncerer en familie af switchede løsninger med ultralave lækstrømme til test af strømstyrede halvledere med meget lave strømme som WAT (wafer acceptance testing). Platformen inkluderer PXI-, PXIe- og LXI-versioner og er baseret på et switched-guard designprincip, hvor de overordnede tests sikrer isolationsmodstande på op til 10e13Ω.
Produktfamilien består af tre serier baseret på forskellige switchings-topologier. PXI-modulet, model 40-121, er med SPST (13 eller 26) eller 2:1 (8 eller 16) multiplexede konfigurationer. PXI/PXIe-modulerne, model 40-590 og model 42-590, har en 8×4 eller 16×4 matrix-funktion, mens LXI, model 65-290, er baseret på Pickerings etablerede modulære 2U LXI-chassis (model 65-200), der accepterer op til seks 8×16 eller 16×16 matrix plug-ins. Individuelle plugins kan indsættes i fronten af chassiset, hvilket er en fordel under udvidelse eller opdatering af systemet.
Af hensyn til fremtidig skalerbarhed af testsystemerne inkluderer PXI/PXIe-modellerne 40/42-590 og LXI-model 65-290 en loop-thru-funktionalitet, hvorved matrixstørrelsen kan udvides ved at forbinde tilhørende moduler i et chassis via korte standardkabler – den førstnævnte som en udvidelse af X-aksen og sidstnævnte med mulighed for udvidelse af både X- og Y-akserne, hvilket letter fleksible matrixstørrelser op til 16×96 pr. chassis med enkel udvidelse via et yderligere chassis. Hvert PXI-modul optager kun én chassisslot. Det kompakte footprint opnår man ved hjælp af koaksiale konnektorer med høj tæthed til at understøtte målinger med lave lækstrømme. PXI model 40-121 modulerne anvender multi MS-M stik med alle 52 pins (SPST-konfiguration) fordelt på kun to stik, hvilket letter tilslutning og frakobling markant. Model 40/42-590 og 65-290 familier anvender MMCX mikro-miniature koaksiale konnektorer med isolerede dæksler, hvilket giver kompakte enkeltporte, der reducerer ledningskompleksiteten og letter den enkle loop-thru-udvidelse af matrixstørrelsen.
LXI-model 65-200 platformen gør det ydermere muligt for brugerne af uploade prædefinerede testsekvenser, som ydermere kan øges med software- eller hardware-triggere, hvilket igen reducerer testtider i forhold til standard software-driver styringstransaktioner. Sekvenserne kan lagres i selve LXI-controlleren, hvilket aflaster en værts-CPU og Ethernet-trafikken og minimerer systemets overordnede latency. Det er funktioner, der vil lette tests af halvledere, som ofte kræver i tusindvis af tests for hver enkelt DUT (Device-Under-Test).
For mere information om signal-switchings og simuleringsprodukter samt salgskontakt, besøg venligst http://www.pickeringtest.com.
