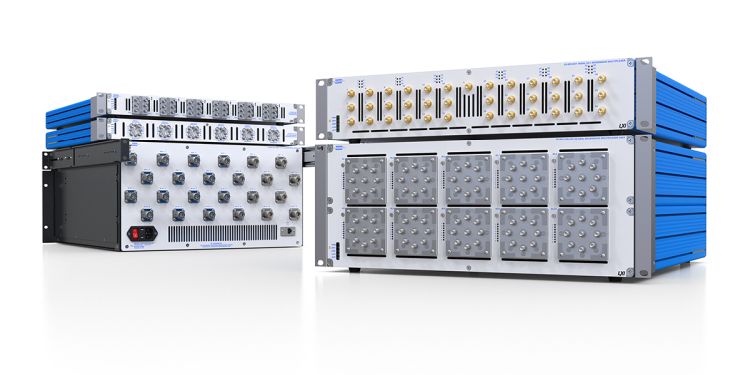

Pickering Interfaces annoncerer nu en stor udvidelse af sit program af standard COTS LXI-mikrobølge switching-løsninger. Switching-løsninger havde deres debut på European Microwave Week (EuMW) i Holland i september, hvor de fem nye RFIU-familier kunne vise, hvordan man med hi-tech T&M-byggesten kan opfylde en stor mængde af krævende RF-testbehov på tværs af en række industrier.
Produktintroduktionerne, der tidligere kun var tilgængelige som kundespecificerede fleksible (60-890) og nøglefærdige (60-891) specialfremstillede produkter, dækker nye katalogtilbud med to forskellige varianter af LXI-mikrobølge switching-enhederne, nemlig virksomhedens standard LXI-serie, der består af flere relæer af en enkelt type monteret på enhedens frontpanel; og specifikke konfigurationer af internt konnekterede og fuldt integrerede multiplexer- og matrixløsninger. At gøre dem til standard COTS-katalogdele forenkler udvælgelses- og bestillingsprocessen for kunderne, og reducerer samtidigt leveringstiderne.
De eksisterende standardprodukter (model 60-800/801/802/803) dækker SP4T- og SP6T-funktionalitet i både uterminerede og terminerede fejlsikre relæversioner på tværs af forskellige båndbredder. Tre nye familier udvider sortimentet med SP8T/SP10T/SP12T (model 60-804), SPDT (model 60-806) og transfer switch (model 60-808) konfigurationer af de både fejlsikre eller latchende relæer, med uterminerede og terminerede (ikke transfer-switch) muligheder. Desuden er der to nye familier af internt konstruerede, fuldt integrerede multiplexere med et højt antal kanaler (SP16T til SP48T med single- til quad-banks: model 60-805) og matrix (op til 12×12: model 60-807) løsninger.
Med adgang til panelmonterede SPDT-, SP8T/SP10T/SP12T- og transfer switch-muligheder kan testingeniører selv konstruere komplekse switch-løsninger ved blot at tilføje ekstern kabling. De selvstændige integrerede multiplexer- og matrixløsninger sikrer, at RF-kablingen er beskyttet mod skader eller støj samtidigt med, at man er sikret en repetérbar ydelse indbyrdes imellem forskellige produktionsbatches. Leveringen af fuldt testede (produkterne bliver leveret med testresultater) forud konnekterede løsninger fjerner byrden ved implementering for slutbrugeren. Alle modeller er udstyret med indbygget scanningsliste og triggerfunktion (hardware eller software), hvilket muliggør udførelse af forud definerede testsekvenser samtidigt med, at driftstiden minimeres. Sekvenserne gemmes på selve produktet i stedet for på systemcomputeren for at reducere system-overhead.
Konfigurationer fra 6 GHz til 67 GHz (afhængigt af område) leveres som uterminerede eller terminerede (undtagen overførsel) i hele området, med 110 GHz-switching kun tilgængelig som termineret SPDT. Alle de nye familier tilbydes med enten fejlsikre eller latchende relætilstande – og RF-ydeevnen er identisk uanset tilstanden, hvilket gør det muligt at vælge den tilstand, der er mest relevant for applikationen. Relædriftstælling leveres i hele området, hvilket muliggør overvågning af individuelle kontaktniveauer for hvert relæ, som kan bruges til forebyggende vedligeholdelse.
Med båndbredder i området 6-110 GHz understøtter de fem nye switchingfamilier adskillige applikationer i flere branchesegmenter, fra halvleder, radar og kommunikation (inklusive test af håndsæt og antenner) til bil- og medicinsk udstyr.
Pickerings gratis online Microwave Switch Design Tool (MSDT) muliggør design og simulering af mikrobølgeenheder. Selvom MSDT er rettet mod fleksible eller nøglefærdige løsninger, kan det ligeledes bruges til at bestemme ydelsen af standardiserede integrerede produkter, før en fysisk enhed modtages.
Alle overførsels-, SPDT- og relæer med højt kanalantal kan også specificeres i Pickerings fleksible mikrobølge switching-platform, model 60-890, og denne løsning bør overvejes, når der kræves en blanding af relæer. Flere eksisterende serier af alternative konfigurationsstandardprodukter er også tilgængelige i PXI/PXIe og LXI.
For priser, tilgængelighed og kontakt, besøg venligst: http://www.pickeringtest.com
