Komponenter & konnektorer11. 09. 2024 | Rolf Sylvester-Hvid

Pickering fordobler den nominelle effekt i populære reed-relæer

Komponenter & konnektorer11. 09. 2024 By Rolf Sylvester-Hvid

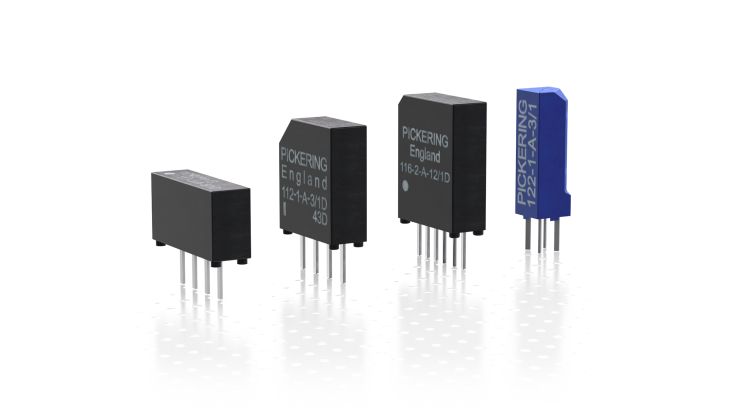

Pickering Electronics øger nu den nominelle effekt i fire af virksomhedens mest populære relæserier –112, 113 og 116 samt de ultrakompakte, 4mm2 ”store” versioner i 122-serien – for dermed af give designere flere optioner inden for high-switching uden at bruge mere plads på printet. Som en del af virksomhedens løbende innovation og produktudvikling udvider modellerne med de højere effekter det i forvejen store udbud af switching-optioner – som i forvejen omfatter tusindvis af versioner foruden utallige kundespecifikke løsninger, der kan tilpasses stort set alle applikationsbehov. Det giver designere end større fleksibilitet end nogensinde før.

Serie 112

Series 112 er single-in-line (SIL) reed-relæer, der kun behøver 3,8mm x 10mm footprint. De er nu udstyret med en ny general purpose switch type 1 option til effekter op til 20 Watts (15W for 3V-spoleversionen) ved 1A switched strøm og 1A kontinuert strøm. Det lille footprint i dette relæ er opnået ved at montere reed-switchen diagonalt i kapslingen. Serien egner sig til højtætte designs som VME, VXI, CompactPCI og PXI. Switch-kontakterne er af høj kvalitet med sputtered-ruthenium overflade, hvilket egner sig godt til ATE-formål (automatic test equipment).

Serie 113

Series 113 er SIL reed-relæer, som nu er udstyret med en ny general purpose switch type 1 option til effekter op til 20 Watts (15W for 3V-spoleversionen) ved 1A switched strøm og 1A kontinuert strøm. Serie 113 er fortsat kompakt med sine kun 3,8mm x 12,7mm. Denne serie inkluderer også det mindste skifterelæ på markedet til nominelt 2W (switch type 3) samt  et koaksialt design egnet til op til 3GHz. Desuden vil switch type 1-muligheden være tilgængelig i et 2-polet DPST-design med en 5V-spole, der leverer op til 20W switchet ved 1A.

Serie 116

Designed for very high-density applications, such as ATE switching matrices or multiplexers, the Series 116 relays now offer new general purpose switch type 1 options rated for up to 20 Watts (15 W for the 3 V and 5 V coil versions) at 1 Amp switching current, with 1 Amp carry current. The board area is optimized with 1 Form A (SPST) stacking on a 0.15 inch (3.8mm) x 0.27 inch (6.9mm) pitch and 2 Form A (DPST) stacking on a 0.15 inch (3.8mm) x 0.40 inch (10mm) pitch. Series 116 will also be available in 2-pole DPST, with a 5 V coil up to 1 Amp, 15 W, or a 12 V coil with up to 20 W switching.

Series 116-relæerne er designet til applikationer med meget høj tæthed, såsom ATE-switch-matricer eller multipleksere, og tilbyder nu nye universal switch type 1-muligheder op til 20 Watt (15W for 3V- og 5V-spoleversionerne) ved 1A switchet og 1A kontinuert strøm. Printbehovet er optimeret for 1 Form A (SPST), stacked på 3,8 mm x 6,9mm pitch og 2 Form A (DPST) stacked på 3,8mm x 10mm. Serie 116 vil også være tilgængelig i 2-polet DPST, med en 5V spole op til 1A/15W eller med en 12V spole med op til 20W switching.

Ultrakompakt Serie 122

The Series 122 reed relays, which occupy a PCB footprint of only 4mm x 4mm, now feature new general purpose switch type 1 options rated for up to 15 Watts at 1 Amp switching current, with 1 Amp carry current. Measuring 12.5mm in height, these relays facilitate the highest packing density currently available and feature the highest quality instrumentation grade reed switches and internal mu-metal magnetic screens to minimize magnetic interaction when relays are stacked closely together.

Series 122 reed-relæerne fylder kun 4mm x 4mm og har nu nye universelle switch type 1-muligheder klassificeret til op til 15W ved 1A switchet og 1A kontinuert: Disse relæer, der måler 12,5mm i højden, giver den højeste pakningstæthed og har reed-kontakter af højeste kvalitet til instrumenteringsformål samt interne magnetiske skærme af mu-metal for at minimere magnetisk interaktion, når relæerne bliver stablet tæt sammen.

http://www.pickeringrelay.com
