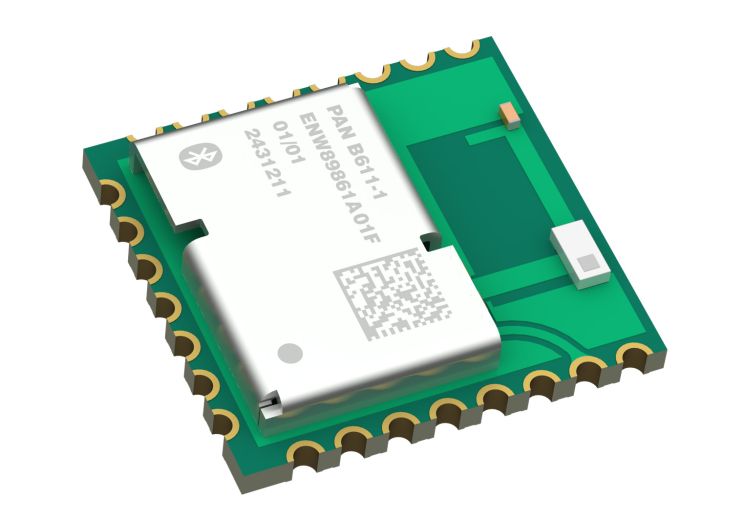

PAN B611-1 Bluetooth modulet fra Panasonic Industry er nu i volumenproduktion og tilbyder en høj ydelse med et lavt forbrug til alle typer af Matter-applikationer. Det nye modul er baseret på den kraftige Nordic nRF54L15 single-chip controller, og det supporterer Bluetooth 6.0 samt den nye cutting-edge Bluetooth Channel Sounding funktion, der giver præcise afstandsmålinger og deraf en forbedret trådløs kommunikation. PAN B611-1 blev oprindeligt annonceret som PAN B511-1 i februar, 2025.
Alle 32 pins i nRF54L15 er routede til en hybrid kapsling med borgværnkanter (castellated edges) og en LGA i et hybrid-layout, hvor et dedikeret antal pins er positioneret i kanten af modulet for lettere prototyping, mens resten af GPIO’erne er lokaliseret i bunden af modulet, så man kan få fuldt udbytte af potentialet i den trådløse SoC-platform. Modulet har et lille footprint på kun 10,35 mm × 9,8 mm × 1,9 mm. På den måde kombinerer modulet fordelene fra begge verdener uden kompromiser og giver dermed ét af markedet bedste pin-to-size forhold for de nuværende Bluetooth-moduler. Modulets edge-pins letter håndlodning og supporterer brugen af prisbillige 2-lags printdesigns og optiske inspektionsmetoder, så man ikke behøvet dyrt røntgenudstyr til inspektion under prototyping.
Modulets nRF54L15 leveres som en åben embedded applikationsprocessor baseret på ARM Cortex-M33 processoren med clock-hastigheder op til 128MHz for høj ydelse i embeddede applikationer og med 256kB RAM. Desuden har modulet en non-volatil memory på 1,5MB leveret som en SoC.
Panasonic tilføjer dog funktioner langt over de beskrevne for SoC’en:
– Vores nyeste PAN B611-1 Bluetooth-modul er en alsidig komponent, der supporterer adskillige applikationer lige fra ultra low-power batteridrevne løsninger til meget komplekse applikationer som Matter og sofistikerede algoritmetunge funktioner som Channel Sounding. Derfor tilbyder vi forskellige spec-varianter for at opfylde et bredt udsnit af applikationer. Modulerne kan for eksempel leveres med et ekstra integreret langsomt clock-krystal for energieffektiv batteridreven drift og yderligere 4MB flash-memory for mere komplekse applikationer. Vi regner med, at vores kunder vil blive rigtig glade for dette moduls alsidighed og ydelse til en konkurrencedygtig pris, siger Pascal Maier, Head of IOT Devices hos Panasonic Industry comments.
En output-effekt på 8dbm gør modulet ideelt til det europæiske marked. De primære applikationer er belysning, elektronik i hjemmene, industrielle sensorer, medicotekniske apparater, healthcare-wearables og energistyringssystemer og solcelleparker.
Desuden er PAN B611-1 ideel til Matter-applikationer, hvor dedikerede varianter kan leveres med ekstra flash-memory og fuld kompatibilitet med den PAN MAX Service, der letter fremstilling og lancering af Matter-produkter. Ud over Matter supporterer det meget alsidige modul også en række af de trådløse protokoller i 2,4GHz-spektret inklusive Bluetooth LE, Bluetooth Mesh og IEEE 802.15.4, hvad der gør Zigbee, Thread og helt andre tredjeparts teknologier mulige. Det letter udviklingen af produkter til smart-home standarder som Matter og Zigbee endda med en samtidig kørsel af multiple trådløse standarder.
PAN B611-1 Bluetooth-modulet kan leveres med en integreret chip-antenne (-1C) eller som en ren bottom-pad version (-1B) af hensyn til forskellige projektbehov. Modulet er certificeret til Europe (CE RED), UK (UKCA), USA (FCC), Canada (ISED) og Japan (MIC). For mere information om der nyeste B611-1 Bluetooth-modul, klik venligst her.
