Med HVC 5222D lancerer TDK Micronas en ny generation af kompakte indlejrede motorcontrollere. Den højt integrerede SoC kombinerer en 32-bit ARM® Cortex®-M3-kerne, LIN-transceiver, ADC, PWM, DAC og motordriver i en enkelt enhed. Den understøtter strømme op til 2A (DC) eller 1A (BLDC/step), fungerer i et temperaturområde fra -40°C til +125°C og opfylder AEC-Q100 Grade 1-standarden. Rutronik tilbyder dermed en yderst effektiv, robust og omkostningseffektiv løsning til kompakte applikationer.

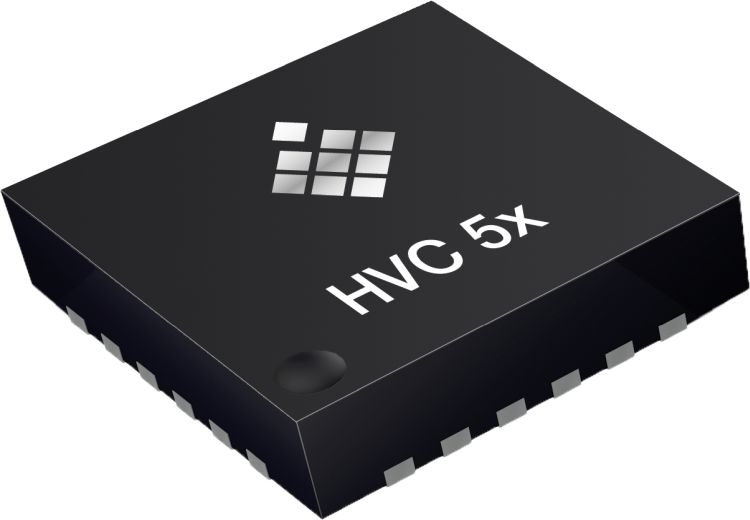

HVC 5222D er en del af den nye HVC 5x-familie fra TDK Micronas – videreudviklingen af den succesfulde HVC 4x-serie. Controlleren er designet til maksimal integration med minimale pladskrav og imponerer med sit kompakte design i et QFN-24-hus (5 × 5 mm), lavere systemomkostninger og færre eksterne komponenter.
Med 32 KB flash, 4 KB SRAM og 2 KB EEPROM har designere adgang til udvidet hukommelse til mere komplekse motorstyringsapplikationer. De integrerede halvbroer muliggør direkte styring af DC-, BLDC- og steppermotorer, styret via Hall-sensorer eller BEMF (mod-EMF) signalevaluering. En 12-bit ADC-opløsning, 16-bit timere, PWM-generatorer, differentielle indgange og et SPI-interface åbner op for yderligere frihedsgrader i applikationsdesignet.
Desuden har SoC’en integrerede beskyttelsesmekanismer som strømbegrænsning, overtemperaturbeskyttelse og diagnosefunktioner for brodrivere. Controlleren fungerer i et spændingsområde fra 6V til 18VDC (tåler transienter op til 40V) og leverer en 3,3V auxilliary-spænding til periferienheder. Takket være LIN-ISO-overholdelse kan enheden nemt integreres i eksisterende køretøjsnetværk.
Kombinationen af høj effekttæthed, pålidelighed og programmerbarhed gør HVC 5222D ideel til kompakte aktuatorer, motorstyringer og smarte aktuatorer i biler, HVAC- og industrielle applikationer.
For mere information om TDK Micronas’ HVC 5222D, besøg venligst e-handelsplatformen på http://www.rutronik24.com
