ROHM har tilføjet en række kompakte 600V Super Junction MOSFET’er – R6004END4 / R6003KND4 / R6006KND4 / R6002JND4 / R6003JND4. Disse enheder er ideelle til små belysningsstrømforsyninger, pumper og motorer.
I de seneste år har strømforsyninger til belysning og motorer til pumper krævet mindre, efterhånden som enheder bliver mere sofistikerede – hvilket ansporer efterspørgslen efter kompakte MOSFET’er, der er essentielle for omskifterdrift.

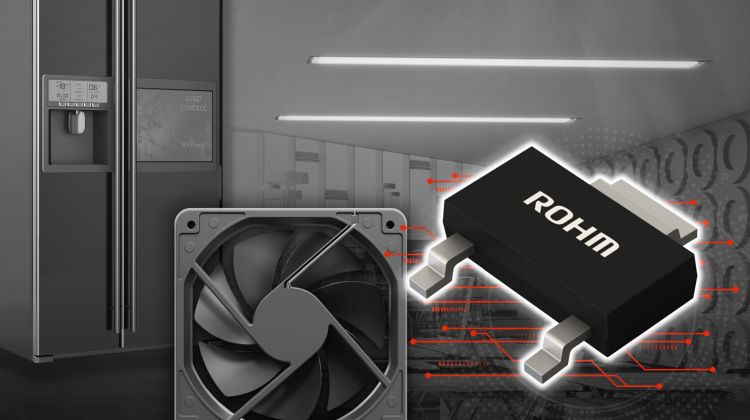

Generelt har det dog været vanskeligt at reducere størrelsen af Super Junction MOSFET’er og samtidig opretholde en optimal balance mellem høj break-down spænding og lav ON-modstand. Som svar har ROHM været i stand til at udvikle fem modeller i SOT-223-3-huset (6,50mm × 7,00mm × 1,66mm) – hvilket giver en mindre, lavere profil formfaktor uden at kompromittere ydelsen i forhold til konventionelle produkter.
Sammenlignet med den konventionelle TO-252-pakke (6,60mm × 10,00mm × 2,30mm), reducerer ROHMs nye produkter areal og tykkelse med 31 % og 27 % – hvilket bidrager til mindre, lavere profilapplikationer. Samtidig kan det samme (footprint) som TO-252-pakken bruges, hvilket muliggør montage på eksisterende print uden designændringer.
Med sine karakteristika er tre af modellerne optimeret til kompakte strømforsyninger. R6004END4, der er kendetegnet ved lav støj, er velegnet til applikationer, hvor støj er et problem, mens R6003KND4 og R6006KND4, der er i stand til højhastigheds-switching og dermed ideelle til designs, der kræver lave tab og højeffektiv drift. R6002JND4 og R6003JND4 anvender ROHM’s egen PrestoMOS-teknologi til at opnå væsentligt lavere tab ved at afkorte reverse recovery tiden (trr), hvilket gør dem velegnede til motorstyringer.
For mere information om ROHM’s Super Junction MOSFET:
https://www.rohm.com/support/super-junction-mosfet
