Toshiba Electronics Europe (“Toshiba”) lancerer en ny kompakt power-MOSFET gate-driver IPD (intelligent power device) til automotive 3-fasede børsteløse motorer. Komponenten er tiltænkt automotive motordrev som 12V elektronisk power-steering olie-/vandpumper, blæsermotorer og elektriske turboladere.
Toshiba’s IPD-produkter beskytter både high-side og low-side switche, hvad der har stor værdi i især automotive applikationer. De beskytter typisk mod kortslutninger, afbrydelser og kortslutning af output til strømforsyningen samt ECU-anormaliteter som overophedning. IPD’er kan styres direkte fra en mikrcontroller (MCU) og give diagnostik tilbage til MCU’en. IPD’erne reducerer antallet af komponenter og øger pålideligheden i automotive ECU-kredsløb.

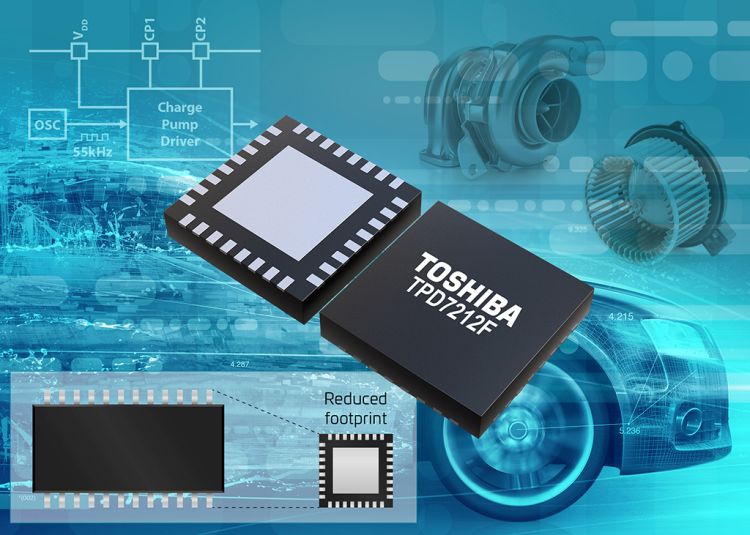

De nye TPD7212F MOSFET gate-driver IPD’er er baseret på Toshibas 0,13μm BiCD-proces, hvor analoge kredsløb kan udlægges sammen med store logikområder og power (DMOS) komponenter på samme silicium, hvad der mindsker størrelse og forbrug af komponenterne.
IPD’erne kan styre gates i MOSFETs for 3-fasede børsteløse motorer og forsynes fra en +4,5 til +18,0VDC-forsyning med mulighed for source/sink af op til 1,0/1,5A respektivt. En indbygget charge pump gør det let at konfigurere en 3-faset fuldbro. On-chip beskyttelse omfatter kortslutning af forsyning, GND-kortslutning og overspændingsbeskyttelse. Indbygget diagnostik giver feedback til systemet og dække spændingskortslutninger, GND-kortslutninger og unormale forsyningsspændinger til driveren.
TPD7212F er kapslet i et RoHS-kompatibelt WQFN32-hus med et footprint på blot 5,0mm x 5,0mm, hvad der giver en 75% reduktion af arealet i forhold til forgængeren. Kredsen er fuldt kvalificeret til den automotive AEC-Q100 standard og kan fungere ved temperaturer mellem -40°C og +150°C.
Toshiba Electronics Europe
Web: http://www.toshiba.semicon-storage.com.
