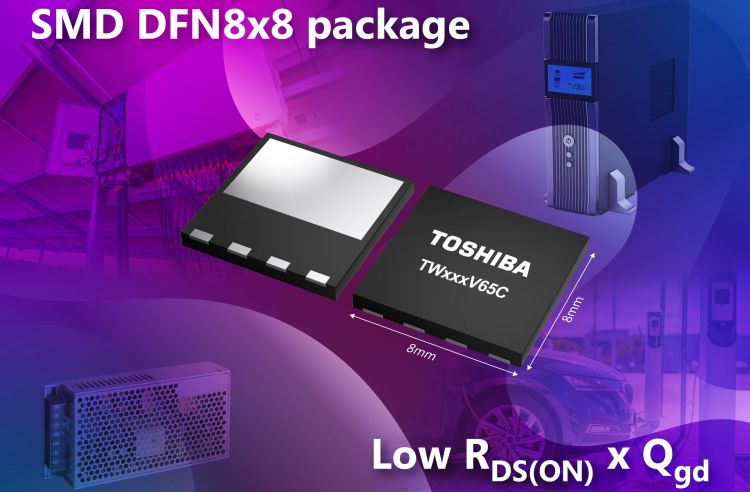

Toshiba Electronics Europe GmbH udskiber nu i volumen sin 3. generation af 650 V siliciumkarbid (SiC) MOSFETs i de kompakte DFN8x8-kapslinger til primært industrielt udstyr med typerne TW031V65C, TW054V65C, TW092V65C og TW123V65C. En vigtigt karakteristikum ved Toshibas næste generations proces er en konsistent lav drain-source on-modstands (RDS(ON)) temperaturkoefficient i komponenterne. Den lave RDS(ON) x gate-drain charge (Qgd) figure-of-merit (FoM) gør derfor ingeniører i stand til at maksimere effekttætheden og effektiviteten af en lang række højvoltapplikationer, inklusive switch-mode strømforsyninger (SMPS), ladestationer til elektriske køretøjer (EV), UPS’er (uninterruptible power supplies) og invertere til solcellepaneler.
De overflademonterede (SMD) DFN8x8-kapslinger reducerer den fysiske volumen med mere end 90 % sammenlignet med eksisterende pin-baserede kapslinger som TO-247 og TO-247-4L(X), hvilket forbedrer effekttætheden i designet med samtidig mulighed for automatisk montage. SMD-løsningen minimerer desuden de parasitiske impedanser, og reducerer switching-tabene, hvad der medfører det lave FoM og øger effektiviteten. Da der afsættes langt mindre varme i komponenterne kan højvolt effektdesigns gøres både enklere og mere kompakte, så man kan udvikle løsninger til trange applikationer og igen gøre designet mindre.
Desuden tillader multi-lead designet af de nye 650 V SiC MOSFETs en Kelvin-forbindelse af komponenternes signal-source leads til gate-drive. Denne egenskab reducerer induktansens påvirkning i en source-tilledning internt i kapslingen og øger high-speed switching-ydelsen. Et resultat er – under specifikke testforhold: (VDD=400 V, VGG=+18/0 V, ID=20 A, RG =4,7 Ω, L=100 µH) – at ét af de nye produkter, TW054V65C, får reduceret sine turn-on tab med rundt regnet 55 % og turn-off tabene med omtrent 25 % i forhold til eksisterende Toshiba-produkter, hvad der igen reducerer effekttabene i applikationerne.
For flere informationer om Toshiba’s 650 V SiC MOSFETs, brug følgende links:
https://toshiba.semicon-storage.com/eu/semiconductor/product/mosfets/detail.TW031V65C.html
https://toshiba.semicon-storage.com/eu/semiconductor/product/mosfets/detail.TW054V65C.html
https://toshiba.semicon-storage.com/eu/semiconductor/product/mosfets/detail.TW092V65C.html
https://toshiba.semicon-storage.com/eu/semiconductor/product/mosfets/detail.TW123V65C.html
