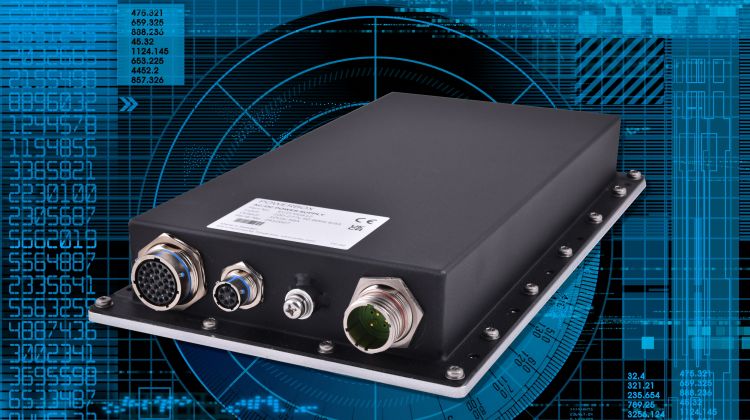

ECD1000A-serien fra Powerbox er kapslet i et IP65-metalkabinet med konduktionskøling på bundpladen, leverer 1000W og kan bruges med et driftstemperaturområde på -40 til +75 grader C. Til ekstremt krævende anvendelser er ECD1000A mekanisk robust i henhold til MIL-STD-810H-standarden, og indvendige printkort og komponenter er beskyttet med en conformal coating. Produktet er også elektrisk robust til at modstå barske transienter og opfylde krævende EMC-ydelsesniveauer, som kræves til de mest almindelige forsvars- og de mere krævende industrielle applikationer, i henhold til MIL-STD-461 CE102 / RE102 og opfylder MIL-STD-1399-300. Strømforsyningen fungerer med et bredt universelt inputområde fra 85 til 305 VAC med effektfaktorkorrektion (PFC). ECD1000A er designet til høj tilgængelighed, kort time-to-market og til at opfylde kommercielle og militære off-the-shelf (COTS/MOTS) forretningsmodeller og fås i en version med 28VDC udgangsspænding, men serien omfatter også 500W og 700W versioner med 12VDC og 28VDC udgangsspænding til brug i distributionssystemer med lavere effekt.
Konduktionskøling kræver meget specifikke byggemetoder, og PRBX ECD1000A er designet til at garantere optimal varmeoverførsel fra de afledende komponenter til bundpladen, hvilket giver et højt ydelsesniveau inden for en driftstemperatur på -40 til +75 grader celsius ved bundpladen. Afhængigt af monteringsmetoden og de overordnede køleforhold kan der gælde en nedsættelse som specificeret i den tekniske dokumentation.
For at dække en lang række anvendelser fungerer ECD1000A med et bredt universelt indgangsområde fra 85 til 305VAC (nominelt 100 til 277VAC). Enheden inkluderer PFC med en koefficient på 0,98/0,95 (110VAC/230VAC).
Til interne busdistributionssystemer fås ECD1000A med en enkelt DC-udgangsspænding på 28V/36A. Ved hjælp af en højeffektiv topologi er den typiske effektivitet ved 28V udgang og 230VAC indgang på fremragende 91%.
Af sikkerhedshensyn har ECD1000A en IN/OUT-isolering på 3.000VAC og IN/FG på 2.000VAC. Udgangsisolationen til FG er 500VAC. Strømforsyningen omfatter overstrømsbeskyttelse med automatisk gendannelse, overspændings- og overtemperaturbeskyttelse.
Indgang, udgang og signal er forbundet via cirkulære MIL Spec-stik, der giver ekstremt pålidelig forbindelse og beskyttelse mod fugtindtrængning og oxidation.
ECD1000A indeholder en fjernbetjening og en Power Good-grænseflade til overvågning af enheden, uanset om den er i normal eller unormal drift. Den har bestået stød- og vibrationstest som specificeret i MIL-STD-810H. I den henseende er produkterne blevet testet til niveauer langt over normale driftsbetingelser og er designet til at modstå høje stød på 20G-niveau.
I sit IP65-kabinet måler ECD1000A 204mm x 326mm x 50,8mm og vejer maks. 3,5 kg.
