Komponenter & konnektorerPower27. 09. 2023 | Rolf Sylvester-Hvid

Intelligent BLDC-motoreffektdrev til nominelt 600V

Komponenter & konnektorerPower27. 09. 2023 By Rolf Sylvester-Hvid

Kompakt og intelligent motorstyring til applikationer op til 600V nominelt

Toshiba Electronics Europe GmbH lancerer to produkter til børsteløse DC (BLDC) motordrev som ventilatorer, blæsermotorer, aircondition-anlæg, luftrensere og pumper.

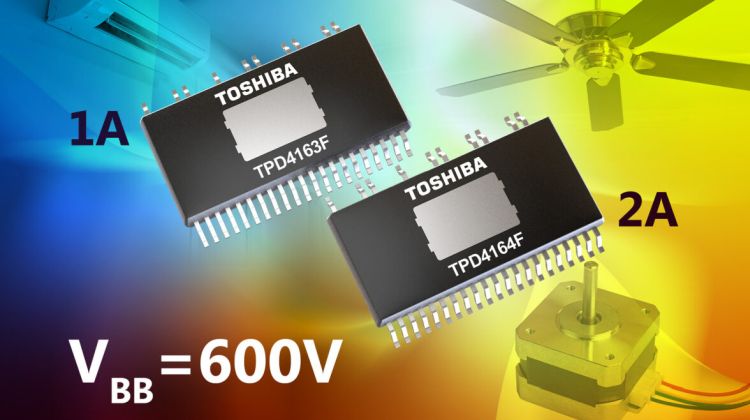

Hver af de intelligente power-komponenter (IPD) indeholder IGBT’er til nominelt 600V med matchede gate-drivere som single-chip løsninger og dermed i én samlet kompakt kapsling. Output DC-strømmen (IOUT) er nominelt 1A for TPD4163F, mens TPD4164F kan håndtere 2A.

De to komponenter (TPD4163F og TPD4164F) har en IGBT-mætningsspænding (VCEsat) på henholdsvis 2,6V og 3,0V, men diode forward-spændingerne (VF) er respektivt 2,0V og 2,5V.

Begge komponenter er kapslet i miniature HSSOP31-huse til overflademontage. Med dimensioner på kun 17,5mm x 11,93mm x 2,2mm er det nødvendige montage-footprint reduceret med rundt regnet 63% sammenlignet med Toshibas eksisterende produkter i DIP26-kapslinger. De bidrager væsentligt til at reducere pladsbehovet i motordrev-kredsløb.

I geografiske områder, hvor netforsyningen er ustabil, kan forsyningsspændingen fluktuere ganske betydeligt. For at øge pålideligheden er den nominelle forsyningsspænding (VBB) i de nye kredsløb øget fra 500V til 600V for at give en større designmargin.

Til support af de nye komponenter har Toshiba udviklet et referencedesign for sensorløse BLDC-motordrev med anvendelse af den nye TPD4164F og en mikrocontroller, TMPM374FWUG.

Besøg Toshibas website for mere information om TPD4163F og TPD4164F IPD’erne:

https://toshiba.semicon-storage.com/eu/semiconductor/product/intelligent-power-ics/detail.TPD4163F.html

https://toshiba.semicon-storage.com/eu/semiconductor/product/intelligent-power-ics/detail.TPD4164F.html

Skrevet i: Komponenter & konnektorer, Power
