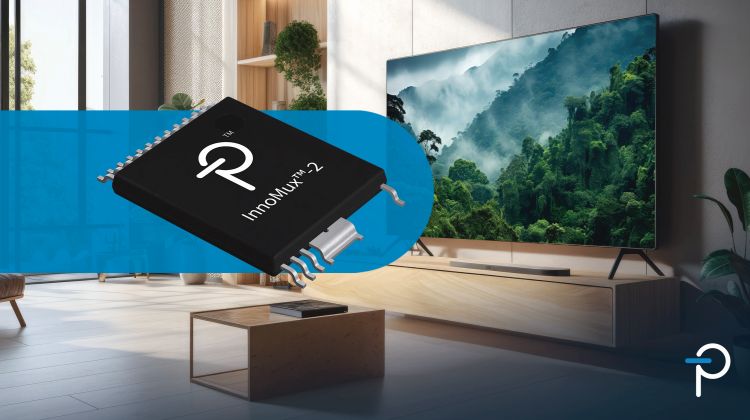

Power Integrations (NASDAQ: POWI), førende producent af højvolt IC’er til energieffektiv effektkonvertering, annoncerer nu sin familie af InnoMux™-2 single-stage, indbyrdes uafhængigt regulerede multi-output offline strømforsynings-IC’er. InnoMux-2 IC’erne samler AC/DC- og downstream DC/DC-konvertertrin i én samlet chip, om giver op til tre uafhængigt regulerede outputs til brug i hvidevarer, industrielle systemer, displays og andre applikationer, der kræver multiple spændinger. Ved at eliminere de separate DC/DC-trin mindsker man antallet af nødvendige komponenter og printarealet, ligesom effektiviteten øges med op til 10 procentpoints sammenlignet med traditionelle to-trins arkitekturer. Effektiviteten bliver yderligere øget af IC’ernes 750V PowiGaN™ galliumnitrid (GaN-) transistorer, zero-voltage switching (uden brug af aktiv clamp) samt synkron ensretning.
– De fleste moderne elektroniske systemer bruger multiple interne spændinger til forskellige funktioner som computerdel, kommunikation og aktiveringsfunktioner som varme, lys eller en eller anden bevægelsesform. Tab i hvert konverteringstrin giver samlet en reduktion af systemydelsen, og det genererer også varme. InnoMux-2 IC’erne forhindrer det problem ved at samle op til tre uafhængige, regulerede spændings-outputs – eller to spændings- og ét constant current outputs – i ét enkelt trin, hvilket giver et kompakt og effektivt effekt-subsystem med et lavere antal komponenter, siger Roland Saint-Pierre, vice president for product development hos Power Integrations.
InnoMux-2 IC’erne giver op til 90W output-effekt med en præcis regulering (bedre end ±3% over hele linjespændings-området) samt last-, temperatur- og differentiel-strøm trinregulering. Den totale systemefektivitet (AC til reguleret lavvolt DC-segment) er bedre end 90%, og den avancerede InnoMux-2 controller kan også styre lette belastninger, så der ikke er brug for ekstra belastningsmodstande, og så det ubelastede forbrug bliver mindre end 30mW. Det sparer energi til de nødvendige funktioner i applikationer, som er underlagt de 300mW, der er accepteret som standby-effekt under de europæiske energy-using product (EuP) regulativer.
InnoMux-2 komponenter bruger Power Integrations’ termisk effektive InSOP™24- og InSOP™28-kapslinger med køling via printet, som man ikke behøver nogen køleplader. Komponentoptionerne inkluderer dual- og three-output constant-voltage (CV); men man kan vælge ét output dedikeret til et constant-current (CC) drev, hvilket egner sig til styring af LED’er i displays eller til high-speed opladning af et internt batteri.
Typiske applikationer inkluderer TV’er, monitorer, hvidevarer, netværksenheder, automation i hjem og bygninger, LED-nødlys samt industrielle strømforsyninger.
Tilgængelighed og ressourcer
Priser for InnoMux-2 IMX2174F komponenter begynder ved $1,11/styk i kvanta over 50.000. Datablade, tre referencedesigns og en introduktionsvideo kan downloades eller ses allerede nu på:
- InnoMux2-EP familie datablad
- InnoMux2-BL familie datablad
- IML204DG datablad (firekanals LED-backlight controller-IC tio brug sammen med InnoMux2-BL til computer-monitors)
- DER-714: 52W TV-design med ét CV- og ét CC-output;
- DER-715: 23W monitordesign med ét CV- og fire CC-outputs; og
- DER-716: 62W industri- og hvidevaredesign med tre CV-outputs.
- InnoMux-2 introduktionsvideo
For mere information, kontakt Power Integrations eller besøg venligst: http://www.power.com.
