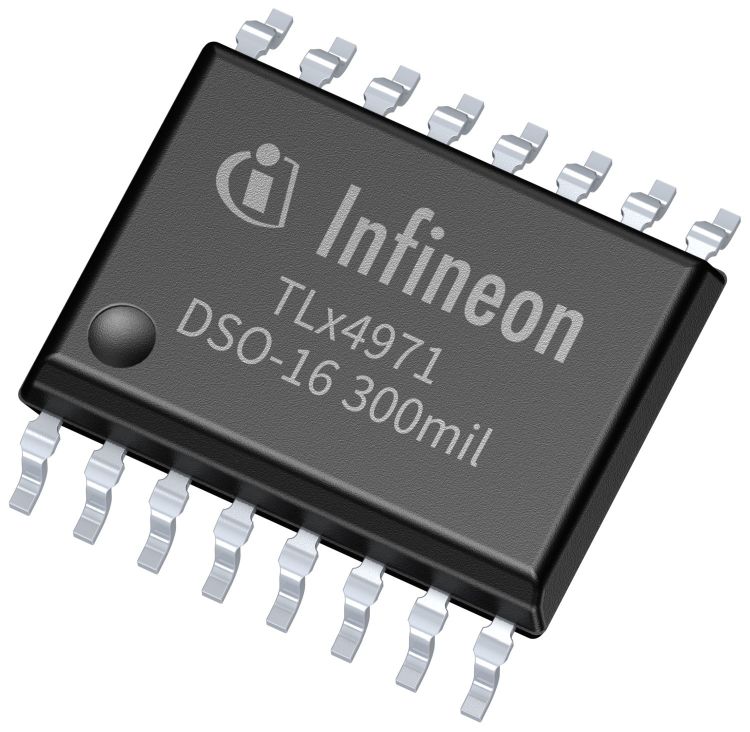

Nøjagtig strømmåling er nøglen til effektiv, sikker og pålidelig effektelektronik. For at imødekomme dette udvider Infineon Technologies AG sin XENSIV-familie af magnetiske strømsensorer med de nye TLE4971/TLI4971-sensorer, der er kapslet i en 300-mil-pakke. De nye produkter tilbyder den højeste præcision inden for magnetiske kerneløse strømsensorer på markedet med en samlet afdrift på kun 0,7 procent over temperatur og levetid. Kombineret med egenskaberne ved 300-mil-pakken gør den høje nøjagtighed dem ideelle til effektkonvertering i bil- og industrielle applikationer.
De nye XENSIV-sensorer fås i seks forskellige forprogrammerede strømområder: 16A, 20A, 30A, 35A, 40A og 50A. 300-mil-pakken fuldender Infineons portefølje af 3,3V strømsensorer. Denne etablerede pakke (som allerede er i brug til EiceDRIVER) er specifikt optimeret til en intern lav modstand samtidigt med, at den har en forbedret isolation samt en krybeafstand og frigang på 8mm til højvoltområderne.
Sensorerne har en integreret strøm-rail med en typisk modstand på 550µΩ for at minimere effekttabet i komponenten. Sensorerne understøtter tovejsmåling af AC- og DC-strøm via et analogt interface. Desuden tilbyder sensorerne to hurtige overstrømsdetektorer for at beskytte strømkredsløbet. Med et robust design og avanceret sensorteknologi er TLE4971 designet til bilapplikationer, herunder indbyggede opladere og højspændingshjælpedrev. TLI4971 er designet til industrielle applikationer såsom solcelledrev, energilagringssystemer og opladningsapplikationer såsom DC-hurtigladestationer. Andre vigtige applikationer omfatter industrielle generelle drev og servodrev.
Enhedernes høje målenøjagtighed muliggøres af deres proprietære temperatur- og spændingskompensation. I modsætning til magnetiske kernebaserede løsninger er sensorerne fri for hysterese- og mætningseffekter. Differentialregistreringsprincippet eliminerer behovet for magnetiske kerner eller afskærmning mod spredte felter. Med deres hurtige overstrømsdetektion (OCD) er sensorerne også velegnede til applikationer med brede båndgabsløsninger såsom GaN eller SiC. Den integrerede EEPROM muliggør justering af sensorens overstrømsdetektionsgrænser og deglitch-filtre til forskellige applikationer.
XENSIV TLE4971/TLI4971 strømsensorfamilien er tilgængelig nu. Yderligere information er tilgængelig på http://www.infineon.com/current-sensors.
