IoT & embedded15. 03. 2023 | Rolf Sylvester-Hvid

Højvolt MCU med USB-C PD buck-boost lade-controller letter embedded systemdesign

IoT & embedded15. 03. 2023 By Rolf Sylvester-Hvid

USB-C er blevet bredt brugt som det foretrukne stik i forbrugerelektronikken og forventes at erstatte størstedelen af konventionelle adaptere op til 240 W. Efterhånden som verden går over til USB-C-baserede jævnstrømskilder, bliver protokoller til lynopladning allestedsnærværende, hvilket giver en og forbedret brugeroplevelse. For at imødekomme kravene til denne trend har Infineon Technologies AG  lanceret EZ-PD PMG1-B1, der komplementerer EZ-PD PMG1-familien af højspændingsmikrocontrollere (MCU) med USB-C-strømforsyning (PD).

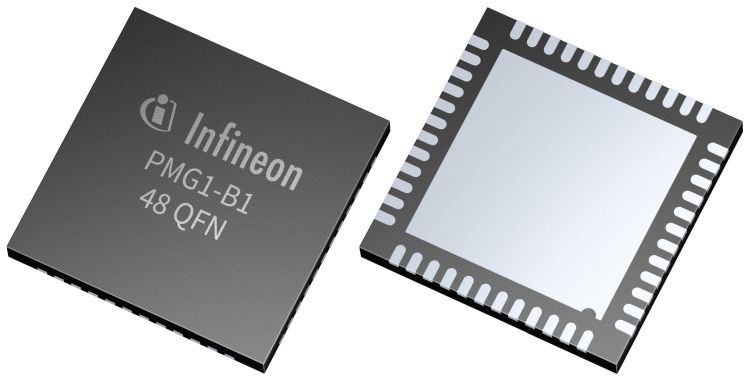

Infineons PMG1 til USB-C ladekredsløb
Infineons PMG1 er en multifunktionel mikrocontroller, der også er vært i højvolt USB-C ladere.

PMG1-B1 PD MCU er en single-chip løsning, der integrerer en USB-C PD-controller, en buck-boost lade-controller, beskyttelseskredsløb og en mikrocontroller. Den er rettet mod batteridrevne applikationer, herunder elværktøj, produkter til personlig pleje, smarte husholdningsapparater og andre bærbare produkter.

Komponenten er USB PD 3.1 certificeret og baseret på Infineons gennemtestede EZ-PD TM-stack, hvilket sikrer overensstemmelse og kompatibilitet med de nyeste USB-C og PD-specifikationer. Den kombinerer en USB-C PD-controller, en buck-boost batteriopladningscontroller, en 32-bit Arm Cortex-M0 processor med en 128 KB flashhukommelse MCU og en række analoge og digitale perifere enheder, såsom timere, UART , SPI, I²C-grænseflader og PWM’er. Desuden integrerer PMG1-B1 andre højvoltkredsløb som Vbus-drevne regulatorer, FET-gatedrivere og avancerede fejlbeskyttelseskredsløb, herunder overspændings- og overstrømsbeskyttelse samt Vbus til CC-kortslutningsbeskyttelse for at sikre robust og pålidelig drift.

PMG1-B1 PD MCU understøtter et bredt indgangsspændingsområde på 4V til 24V med 40V tolerance og programmerbar switching-frekvens (150 til 600kHz) og leverer op til 100 W (20V, 5A) til USB- C porte. Det muliggør opladning af 2- til 5-celle batterier i en integreret USB-C PD MCU-løsning. Med sit høje integrationsniveau giver MCU en footprint-optimeret single-chip-løsning og en reduceret stykliste (BOM) til kunderne.

EZ-PD PMG1-B1 højspændings-MCU med USB-C PD tilbydes i to varianter, som kommer i tape’-n-reel eller trays. Mere information er tilgængelig på http://www.infineon.com/pmg1-b1.
