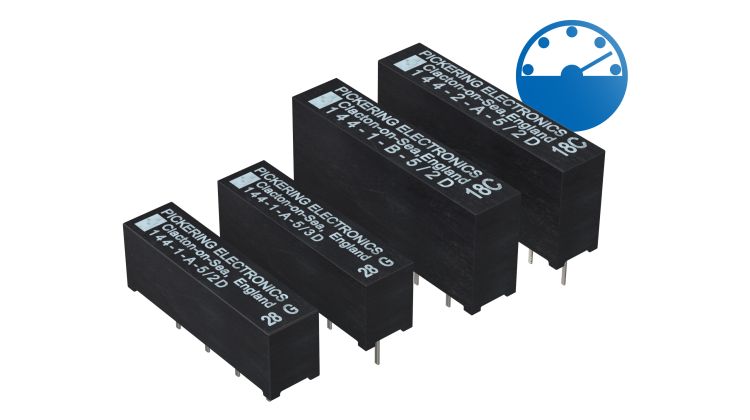

Pickering Electronics, introducerer sit nyeste højeffekt reed-relæ, Serie 144, der tåler imponerende 80W til trods for, at relæet fylder 0,25” (stacked pitch). SIP reed-relæet (single-in-line-package) switcher op til 2A og 60W eller 1A/80W, og kan nominelt levere 3A kontinuert. Desuden tåler serie 144 en switch-spænding på 1.000VDC ved op til 10W, og bryder op til 3kV.
Pickerings mindste 80W SIP reed-relæ kombinerer evnen til effektivt at switche en høj effekt med en fremragende ydelse ved lave niveauer, hvad der giver en ideel løsning i applikationer, der skal kunne håndtere såvel høj effekt som lave spændinger og strømme. Det kunne være mixed-signal halvledertestere, solcelle og elbil-ladesystemer, gasanalysatorer, medicoelektronik, in-circuit testudstyr samt højvoltsinstrumentering. I mange tilfælde giver serie 144 mere miljøvenlige løsninger end traditionelle våde kviksølv reed-relæer og er desuden et fint alternativ til elektromekaniske relæer, hvor serie 144’s lavniveauydelse og samtidige høje isolationsspænding er en betydelig fordel.
– Med sine imponerende højeffektdata er serie 144 et grønt alternativ til våde kviksølv reed-relæer. Selv om de tørre relæer ikke giver den samme prelfri drift, så bidrager deres miljøvenlige konstruktion til bæredygtighed. Serie 144 er også en god substitut for miniature elektromekaniske relære (EMRs). Ydelsen ved lave niveauer og den overlegne isolation giver en betydeligt bedre effektivitet og pålidelighed i mange applikationer – og sammenlignet med EMR’er giver reed-relæer en hurtigere switching og længere mekanisk levetid, hvad der ydermere understreger serie 144’s kvaliteter, siger Kevin Mallett, Technical Specialist hos Pickering Electronics.
Med en maksimal switchet spænding på 1.000VDC op til 10W samt mulighed for enten 2- eller 3kV DC brydespænding kan disse relæer bruges i en lang række applikationer. 3kV-versionerne har en øget afstand mellem switch- og spole-pins for at tåle den højere spænding. 1 Form A, 2 Form A og 1 Form B konfigurationer kan leveres med 5V-, 12V- eller 24V-spoler og med en valgfri intern diodebeskyttelse. Der kan leveres kundespecifikke versioner på forespørgsel inklusive en række pin-konfigurationer. Pickering leverer også typer til kundespecifikke belastningstests for at sikre, at komponenterne opfylder eksakte specifikationer og behov.
Vakuumbaserede reed-switche, hvor kontakterne er forseglede i et glasrør, giver flere fordele i forhold til EMR’er. Designet giver en effektiv beskyttelse mod omgivelser og støv, fugt og andre forurenende faktorer modsat EMR’er, som har en åben struktur og blottede interne komponenter. Det kan føre til oxidering af kontakterne i EMR’er over tid – især under kontaminerede forhold – hvad der påvirker ydelsen ved lave niveauer. Reed-relæ opretholder deres ydelse i længere tid, så de udgør en ideel løsning i applikationer, hvor holdbarhed og levetid er vitale parametre. Pickering reed-relæer er pålidelige som følge af overlegne produktion og kvalitetskontrol. Kontakterne er udført med pådampet rhutenium frem for de mere almindelige elektropletterede rhodium-kontakter i billigere relætyper. Sammen med Pickerings SoftCenter™ teknologi, der minimerer interne belastninger på reed-switchen, opnår man en længere driftstid med større kontaktmodstand og -stabilitet. Spolekonstruktionen gør en mindre formfaktor mulig end typisk for disse komponenter, og en magnetisk mu-metalskærm eliminerer problemer, som ellers kunne optræde som følge af magnetisk interaktion, når flere relæer bliver stacket tæt sammen.
