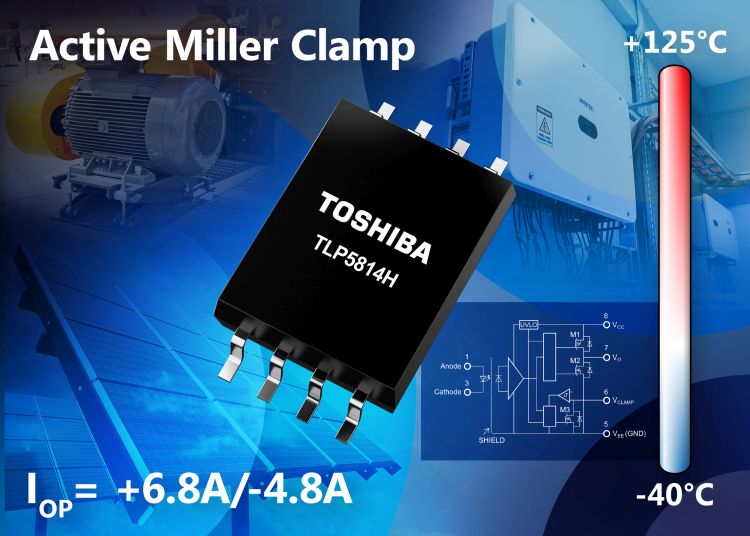

Toshiba Electronics Europe GmbH lancerer en gate-driver optokobler, der egner sig til at styre siliciumcarbid (SiC) MOSFETs i industrielt udstyr som industrielle invertere, UPS’er (uninterruptible power supplies) og solcellepanel (PV) invertere, der alle kan opleve hårde termiske miljøer. TLP5814H er en højt integreret gate-driver med et indbygget aktivt Miller-clamp kredsløb, der hjælper til at forbedre systemsikkerhed og som sænker størrelsen af den samlede løsning ved at minimere antallet af nødvendige eksterne komponenter.
Det integrerede aktive Miller-clamp kredsløb i TLP5814H har en kanalmodstand på 0,69 Ω (typisk) og kan clampe sink-strømme op til nominelt 6,8 A. Disse funktioner hjælper til at forhindre de selvtændingsfænomener, som man normalt forbinder med komponenter som SiC MOSFETs og isoleret-gate bipolare transistorer (IGBT’er), der er meget følsomme overfor ændringer i gate-spændingen. Den integrerede Miller-clamp i TLP5814H reducerer systemomkostninger, størrelse og kompleksitet ved at imødegå designernes behov for at inkludere en ekstra negativ strømforsyning til turn-off samt at implementere et eksternt aktivt Miller-clamp kredsløb.
Den nye gate-driver optokobler giver maksimale output-strømme på +6,8/-4,8 A med et rail-to-rail output, der hjælper til at forbedre systemets switching-ydelse med en samtidig stabil drift. En intern Faraday-skær garanterer en common-mode transient-immunitet på ± 70 kV/µs (min).
TLP5814H fungerer pålideligt ved temperaturer mellem -40 °C og +125 °C på grund af det forbedrede optiske output fra den infrarøde LED (lysdiode) på input-siden og en optimeret high-gain, high-speed lysdetekterende fotodiode-array, der samlet set forbedrer effektiviteten af den optiske kobling.
For at lette board-layout fleksibiliteten tilbydes TLP5814H i et kompakt SO8L-hus, der kun måler 5,85 mm × 10 mm × 2,1 mm. Der er desuden en minimum krybeafstand på 8,0 mm, der gør optokobler gate-driveren anvendelig i applikationer, som kræver en høj isolationsstyrke mod gennemslag.
Se mere om TLP5814H gate-driver optokobleren på Toshibas website: https://toshiba.semicon-storage.com/eu/semiconductor/product/isolators-solid-state-relays/detail.TLP5814H.html
